电寻址空间光调制器

作者：发布时间：2021-06-23 10:04:58点击：436

EA-SLM是用得最多的空间光调制器，它将光学信息处理与近代电子技术，特别是计算机-多媒体技术结合起来，构成光电混合处理系统。它的应用非常广泛。

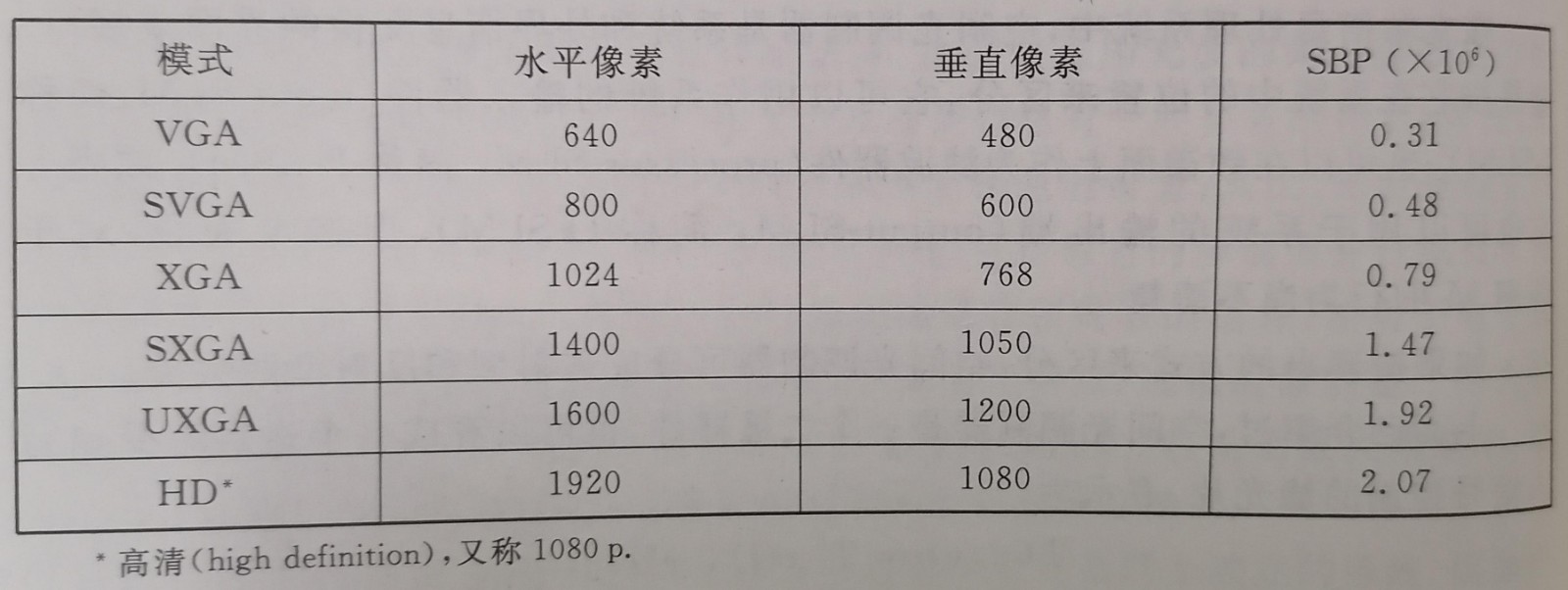

但是电寻址的SLM也有一些严重的缺点：首先，电信号是时间串行信号，所以电寻址是串行寻址。而一旦在光学信息处理链中有一个EA-SLM，二维并行处理就被一维串行处理代替，处理速度立即降了下来，失去了光学信息处理的重要特色。其次，电寻址或矩阵寻址是通过条状电极来传递信息的，电极尺寸的减小有一个限度，所以像素尺寸也有限度，决定了SLM的分辨率。传统的EA-SLM的分辨率一般不高，例如磁光空间光调制器（MOSLM）的电极数（即矩阵的行*列）通常只有256*256，液晶空间光调制器---液晶显示器件则有1024*768个像素单元，与电视信号的扫描频率（XGA模式）相匹配。由此可见，EA-SLM对写入的空间图像进行了抽样处理。系统的空间带宽积SBP等于像素数。提高EA-SLM分辨率的努力一直在进行。用于显示的空间光调制器模式如下图所示。


此外，透射式SLM由于电极本身不透明，所以像素的有效通光面积与像素总面积之比---开口率（fill factor）较低，光能利用率不高。硅基液晶（liquid crystal on silicon，简称LCOS）是反射型的液晶空间光调制器，解决了开口率的问题，近年来发展很快。

数字式微反射镜器件（DMD）是一种新型的电寻址空间光调制器，它具有高效率、高对比度、多灰阶（256个灰阶）、高色保真度等特点，具有多种规格的像素单元。2048*1152单元的超高分辨器件也已问世，与16:9宽屏幕电视匹配。该器件的特色是全数字化，亦即它的灰阶、色饱和度均由数字信号控制，称为数字光处理（digital light processing，简称DLP），适应于电视技术和信息处理数字化的趋势。

除了矩阵寻址方式除外，EA-SLM可以通过激光扫描等方式寻址，但矩阵寻址EA-SLM用的最多。
