光纤滤波器

作者：发布时间：2021-07-01 10:18:10点击：1644

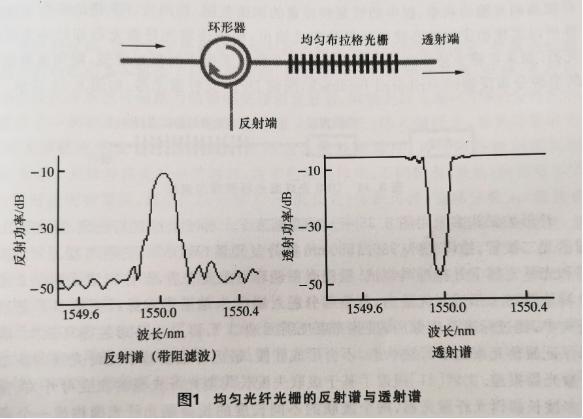

光纤光栅本身就是一种滤波器件。均匀布拉格光栅的模式耦合方式是传输方向相反的模式之间的耦合，正向基模的能量耦合到反向基模或者包层中，使得谐振波长正向基模的能量减弱，反向基模的能量增强。若采用透射连接，它可用作带阻滤波器；如果与光纤环行器配合反射连接，则可作为带通滤波器使用，如图1 所示。

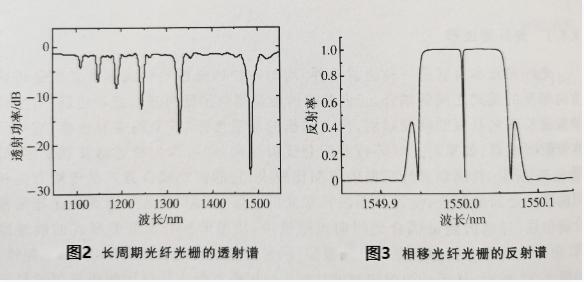

长周期光纤光栅的周期比较大，它的模式耦合方式是传输方向相同的模式之间的耦合，使得共振波长在光纤芯区(简称“纤芯”)传输的光能量耦合进包层。导模的能量耦合到同向包层模中，使得谐振波长纤芯模式的能量减弱。由于包层外有折射率更高的涂覆层，耦合进包层的光迅速衰减，形成损耗峰，如图2 所示，从而产生带阻滤波功能。相移光栅在反射谱的相应位置打开一个缺口，如图3 所示，可用来制作窄带通滤波器，由于光纤光栅的技术参数对温度、应力等都相当敏感，所以它还适用于制作各种可调谐滤波器，如基于一对长周期光纤光栅的可调谐滤波器以及基于级联的非线性啁啾光纤光栅的可调谐滤波器等。
