EDFA的增益平坦
掺铒光纤放大器(EDFA)的增益谱不平坦(在1532nm附近有一明显的突起),限制了它的使用带宽。为了实现增益平坦,就必须设法补偿在1532nm附近的这一突起。

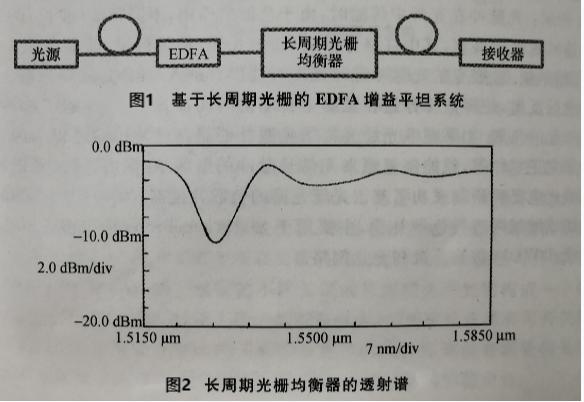

1996年,A.M.Vengsarkar等人利用两个级联长周期光栅实现了 EDFA增益谱平坦化,在超过30nm带宽内不平坦度小于0.2dB。基于长周期光栅的 EDFA增益平坦系统如图1所示,只要级联的长周期光栅透射谱正好与EDFA的增益谱相匹配,亦即级联长周期光栅的透射峰正好位于EDFA增益谱突起的位置,就可以实现EDFA增益平坦化。图2 示出了级联的长周期光栅均衡器的透射谱。图3(a)为未经增益平坦均衡器的EDFA增益谱,图3(b)为运用图1 所示的增益平坦均衡器之后的 EDFA增益谱。可以看出,运用级联的长周期光栅作为均衡器,可有效实现增益平坦化。
由于长周期光纤光栅能将正向传播的纤芯导模耦合到同向传播的包层模中去,无背向反射,人们普遍倾向于用长周期光纤光栅来实现EDFA增益谱的平坦化。
