阵列波导光栅
作者： 发布时间：2021-07-14 10:02:54点击：308

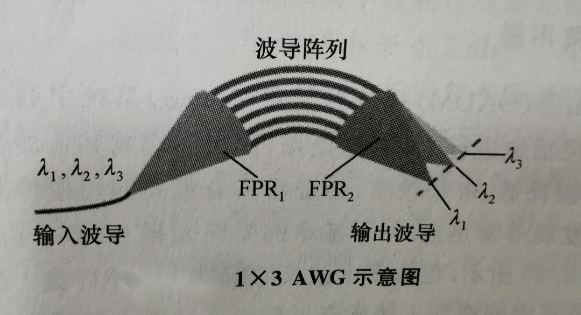

阵列波导光栅（arrayed waveguide gratings，简称AWG）又称波导光栅路由器（waveguide gratings routers ,简称WGR）和相位阵列（phased arrays，简称PHASAR），它将光波导的色散效应和成像效应巧妙地结合起来。其输入端是一根（或多根）波导（或光纤），输入信号为波分复用（WDM）的多个波长分量，经过AWG的传播后，在器件输出端信号按不同的波长实现空间分离，分别进入相应的单波长光纤通道，即WDM。反过来，多个不同波长的光波可以通过AWG反向耦合到一个波导中，AWG因而成为光通信中重要的无源器件。近年来，该项技术发展很快，并可能进一步集成为波分复用型的发射模块和接收模块。下图为一个1*3AWG的示意图。
