AWG复用/解复用器

作者：发布时间：2021-07-21 10:30:36点击：431

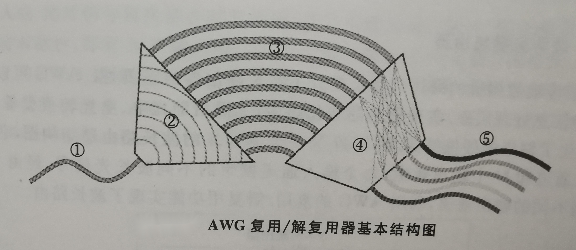

在波分复用（WDM）和密集波分复用（DWDM）系统中，应用AWG作复用和解复用器。在下图中，光信号从1区到5区的传播是波分系统解复用的过程，从5区到1区的逆过程便是波分系统复用的过程。近年来，AWG复用/解复用器制作新技术有很大进展，性能参数也有很大提高。K-Maru等报道了一种基于M-Z干涉仪的低损耗、通带平坦和波长无热漂的32通道AWG复用/解复用器，在-5~65°范围内，其温度相关波长漂移为0.02nm，损耗为3,3~3.7dB。A.S Vanani等优化了AWG的结构，设计了大宽带、低串话和低插入损耗的8通道硅基AWG复用器，中心波长为1550nm，通道间隔为1.6nm。H. Sattari等报道了一种具有两个中心波长的AWG解复用器，在系统输出端引入了新型结构，当AWG输入信号在1550.12nm 附近，系统具有16信道解复用的功能，信道间距为1.6nm，当输入信号位于1310.12nm附近时，系统具有27信道解复用的功能，信道间距为0.68nm。
