今天广州誉立电子科技有限公司给大家分享的是反射棱镜的构成。

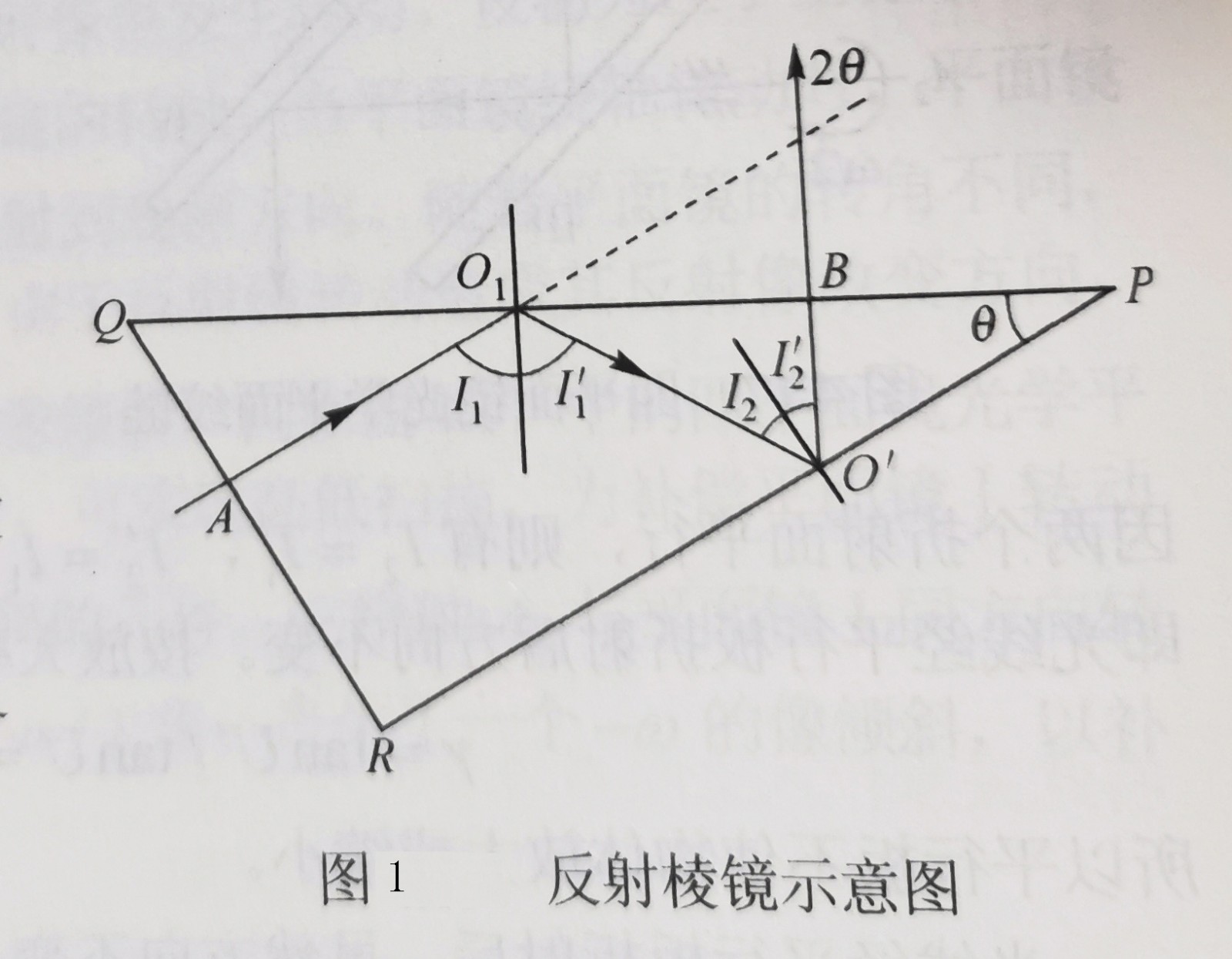

根据图1，如果把其中的两平面镜 QP 和 RP 做在同一玻璃上,以取代双平面镜系统。这样的光学零件叫做反射棱镜。若入射光束中所有光线在反射面上的入射角均大于临界角,则该光束会发生全反射。若光束中有部分光线的入射角小于临界角,则应在反射面上镀以金属反射膜。

由于平面镜多为薄板,装配时容易变形,影响成像质量。

另外,平面镜多为外反射,反射膜暴露在空气中,容易受腐蚀和破环。特别是要求组成多次反射的平面镜系统,组合时调整和固定很困难。在光学仪器中使用反射棱镜较反射镜更普遍。

光学系统的光轴在棱镜中的部分称为棱镜的光轴,它由折线构成,如图1中的 AO1，O1O’，O ' B 。每经一次反射,光轴发生一次转折。光轴在棱镜内的总几何长度为反射棱镜的光轴长度。由光轴所决定的平面称为光轴截面,如图1中的 PQR 平面。对于复合棱镜,它是由两个或更多个棱镜组成的,它们的光轴不在一个平面内,可能有几个光轴截面。光线射入棱镜的面称为入射面,光线射出的称面为出射面,反射棱镜的入射面和出射面均垂直于光轴。入射面、出射面和反射面均为棱镜的工作面。工作面的交线为棱镜的棱。棱镜的光轴截面与棱垂直。光轴截面也称为主截面。
