安装中心

反射镜镜架可分为两种：自带立柱型和不带立柱型

自带立柱型镜架（如MHAN）的立柱中心和反射面中心一般是重合的（MMHN-25RRO，MMH-50M6除外）。

所以，配置时只需让光轴和镜架的中心重合就可以了。

即使转动镜架的方向，其反射面的位置也不变的，此类镜架的设置很简单。

不带立柱型的镜架，其安装中心和反射面位置不一定一致。

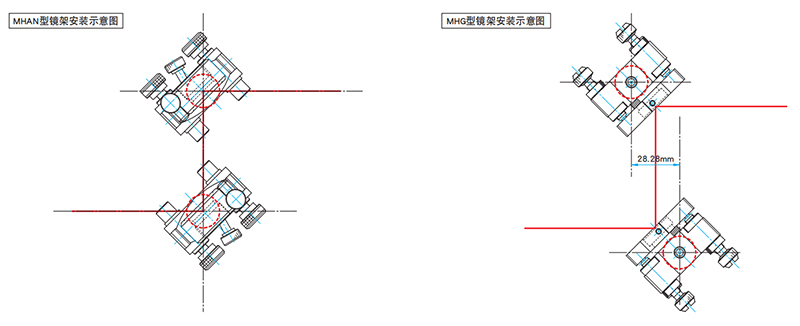

安装中心与反射面中心位置有偏移，配置时要当心。（如右下图所示）

配置中心位置有偏移的镜架时，在固定镜架之前，应先大致对准反射镜角度。确认入射光束照射在反射镜中心处后固定。

不过，镜架的安装位置和平台或面板的安装孔位置不一定一致，推荐使用可调节安装位置的底板或者可自由调节安装位置的底座（如磁性

底座等）。

使用光学导轨时，通常希望其反射镜中心位于导轨的中心线上的，这时可以使用专用的镜架安装板（MHG-BPRO系列）。
