镜架立柱及支架的更换
镜架立柱及支架的更换
产品样本上所记载的大部分镜架都可以和M6外螺纹的立柱配合使用。
如果希望卸掉标配的立柱，换用其它立柱时，请注意核对螺纹尺寸规格。
如希望更换为（8-32UNC）或M4螺纹规格的立柱，可在型号末尾追加规定的后缀指定。
◎ 请在型号末尾追加规定的后缀指定需要的螺纹尺寸。
各种镜架选购件的使用案例
如果追加了镜架型号的尾缀，则不再包含立柱了。
如果选用了英寸规格或M4规格的支架·底板等，请同时指定EE或UU规格的立柱和支架。

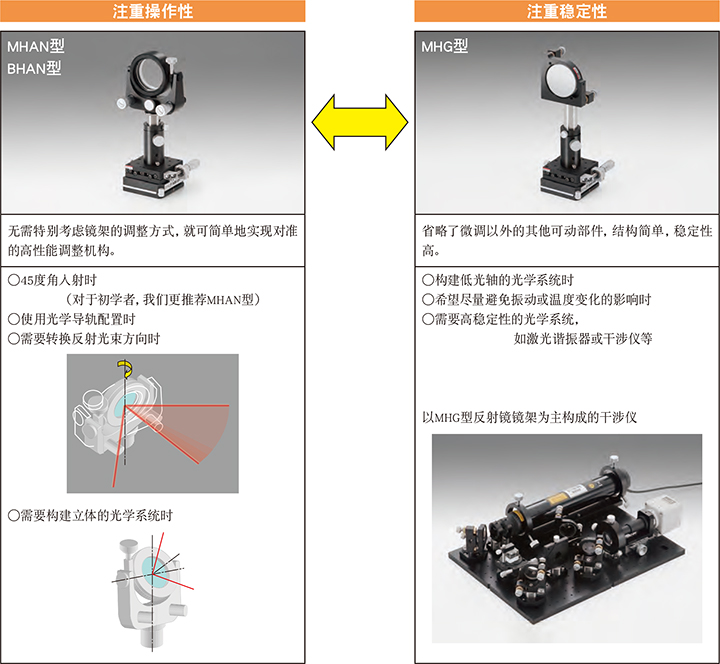

反射镜镜架的选择指南
小型化
MHG型和MHAN型的反射镜镜架，由于调整机构和所需操作空间的原因，其实际需要的空间大约是元器件（反射镜）外形尺寸1倍左右。
如果操作性能和调整精度没有特别要求的话，使用MMHN型或BSHL型的反射镜镜架，可以节省安装和使用空间。
而且，由于BSHL型的调整旋钮在上面（或侧面），所以不需要光轴方向的操作空间，镜架可很紧密地配置。
镜架类型概论分光镜用镜架
镜架大致可分两种，一种是专门用于反射镜的，另外一种是用于分光镜的。

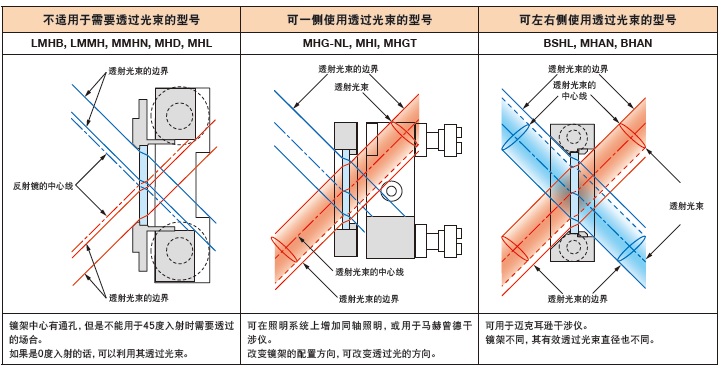

而且，使用透过光的镜架还可细分为可用左右侧透过光束的BHAN型，和只使用一侧透过光束的MHG或MHI型。
使用透过光束的场合，请注意确认45度入射时的有效透过光束直径。
立柱型和无立柱型
镜架有2大类。一类是出厂时就附带立柱的，还有一类是没有安装立柱的无立柱型，可直接固定到其他底座上的。
带立柱的镜架，和立柱支架配合，可方便地调节镜架中心，也就是光轴的高度。
不带立柱的镜架，外形小，适合于内置于其他设备仪器。
但是，需要事前了解各部件的光轴高度，并统一设计好光轴和安装底座的高度。
另外，不带立柱的镜架，有的可以直接追加立柱，有的必须增加适配部件才可以安装立柱。
