反射镜镜架种类很多，有客户反映说不容易选择。

为此，我们把各种镜架按功能分为六种，下面分别解释说明。

您只要了解这六种功能，就可以比较容易地根据使用目的来选择所需的镜架了。

各种反射镜镜架机能分类表

(1) 安装中心

反射镜镜架可分为两种：自带立柱型和不带立柱型

自带立柱型镜架（如MHAN）的立柱中心和反射面中心一般是重合的（MMHN-25RRO，MMH-50M6除外）。所以，配置时只需让光轴和镜架的中心重合就可以了。即使转动镜架的方向，其反射面的位置也不变的，此类镜架的设置很简单。

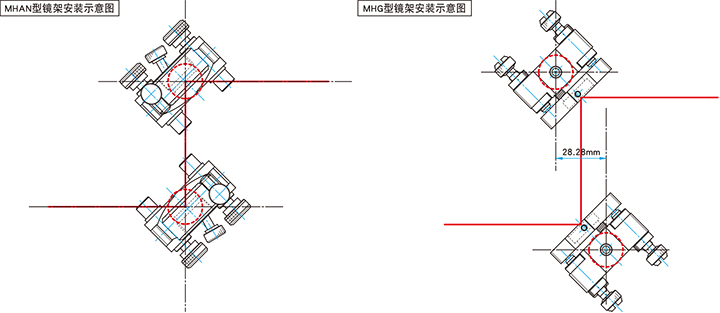

不带立柱型的镜架，其安装中心和反射面位置不一定一致。安装中心与反射面中心位置有偏移，配置时要当心。（如右下图所示）

配置中心位置有偏移的镜架时，在固定镜架之前，应先大致对准反射镜角度。确认入射光束照射在反射镜中心处后固定。不过，镜架的安装位置和平台或面板的安装孔位置不一定一致，推荐使用可调节安装位置的底板或者可自由调节安装位置的底座（如磁性底座等）。使用光学导轨时，通常希望其反射镜中心位于导轨的中心线上的，这时可以使用专用的镜架安装板（MHG-BPRO系列）。

(2) 旋转机构

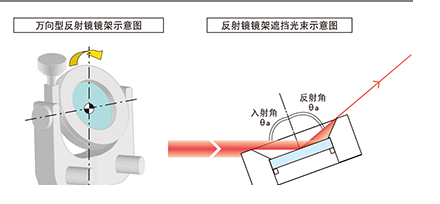

MHAN镜架及BHAN镜架采用了两轴旋转的万向式调整结构，反射镜的反射面可以被转向任意方向。而且，由于其中心和反射面中心重合，即使改变反射镜方向，光束也不会偏离反射镜中心。因此，调节光路时无需改变入射光束或镜架的位置，就可以自由地改变反射光束的方向。此类镜架的可旋转角度没有机械结构上的限制，其反射光束不仅可以水平方向调节，也可以垂直方向调节。但是，如果光束直径过大或入射角过大时，反射镜镜架会遮挡光路，使反射光束的形状发生改变。（如图右图所示）

(3) 微调中心

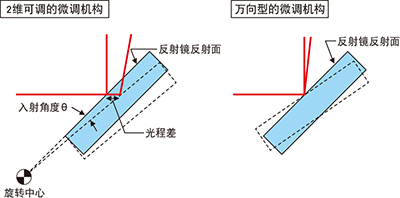

反射镜镜架通常带有可微调角度的机构。微调机构有两种类型，一种是反射面在旋转轴线上的万向型。另一种是反射面中心不在旋转轴线上的2维可调型。

两者在一般的使用情况下没有差别，但在干涉仪或者激光谐振器等系统中，这种微小的光程差也可能带来影响。

2维可调反射镜镜架在角度调节过程中所带来的光程长度变化，如右图所示。

万向型反射镜镜架有光路长度变化较小的优点，但是结构复杂，零件较多，容易受温度变化等影响的缺点。

2维可调反射镜镜架虽然在调节时光路长度会有些变化，但是其结构简单，零件数较少，受时间或温度变化的影响小。在要求高的激光谐振器中，即使存在光路长度调整困难的缺点，仍普遍采用性能更稳定的2维可调镜架。

(4) 元器件的固定方法

在干涉仪或激光汇聚等精密光学系统中，一般会使用面精度很高的反射镜。这些反射镜使用较厚的硬质材料，给人一种形状不会变化的感觉，但实际上用手指轻轻地压一下，也会引起反射镜面精度的变化。虽然这种变形难于直接用肉眼观察，但在精密光学测量中，可观测到这种变化已经不可忽视。所以固定反射镜时，一定要选择合适的固定方法。

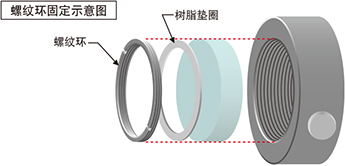

螺纹环固定

使用树脂垫圈和铝合金的螺纹环进行固定。因为反射面与镜框内的基准面吻合，即使反射镜厚度有变化，反射面的位置也不会变化。

受到冲击或在运输过程中，反射镜也不会轻易从镜框中脱落，性能可靠。但在精密光学系统中，使用螺纹环固定反射镜时一定不能给反射镜过大的压力，但是恰当好处地把握螺纹环的紧固力度比较困难。

侧面螺钉固定

在反射镜的侧面，由镜架上的两个小突起和一个头部为树脂材料的螺钉进行固定。通常其反射镜的定位面是其背面，所以，不同的反射镜厚度其反射面位置也不同。另外固定反射镜的侧面时，反射镜有倾斜的风险。

反射镜的内部压力可以通过改变拧紧螺钉的力矩进行控制。即便是在镜架固定结束后也可以改变力矩的大小。在有冲击或振动的环境使用时，反射镜有脱落的危险，使用时要注意。

(5) 调整旋钮位置

在狭小空间或者复杂的光学系统时，有时会出现镜架调整困难，镜架调整机构互相干扰的问题。在这种情况下选用不同调整旋钮位置的镜架比较方便。比如，可选上操作型，或侧面操作型。

镜架不同，结构的复杂程度和稳定性也不同的，选用时请注意。

(6) 调整方法

微调机构有两种，带刻度的微分头和精密螺杆方式。微分头一般有较长的旋扭部分，易把握，适用于频繁调整的场合。

精密螺杆具有和微分头一样的调整精度，外形尺寸小，有利于光学系统的小型化。
