光学平台-摆动平台指南

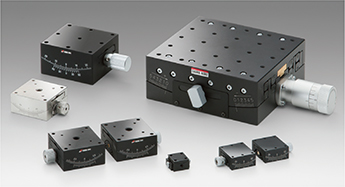

摆动平台指南
以摆动平台上面的某心为摆动中心，实现圆弧运动的平台。
用于调整姿态，或调整样品的倾斜或角度。

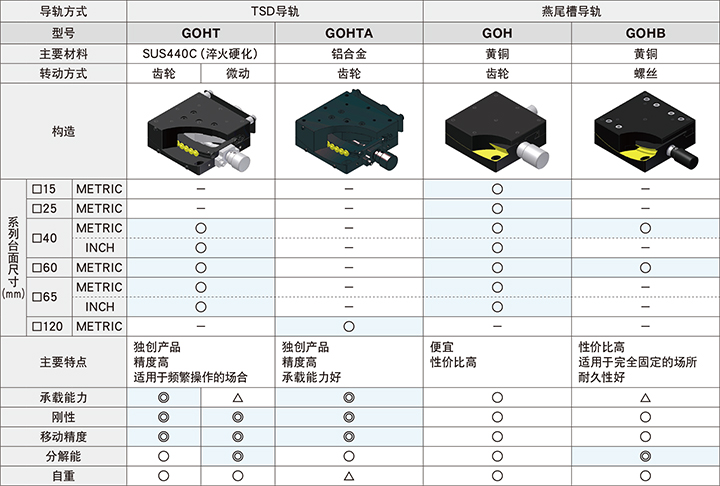

具有不同导轨构造，转动方式的系列产品。
构造和特点

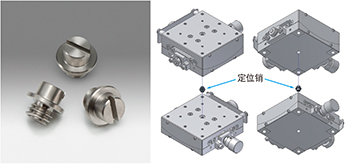

定位销
使用定位销可缩短组装调整时间。
注意
仅限于邮寄发货。
把附带的定位销插入到GOHT平台的中心孔内，可以方便地把两台摆动平台组合为一个2轴摆动平台。
不仅方便2轴平台的组合，也可以用于安装固定时的定位。
TSD导轨方式 (GOHT·GOHTA系列)
使用西格玛光机特有的加工技术开发制造的产品。
特点
① 精度高 ② 承载能力好 ③ 刚性好 ④ 耐久性好
承载能力好，刚性好
具有4个线性接触部位，极大地提高了承载能力和刚性（刚性大约是普通V型槽导轨的13倍）。
如图-1所示，TSD导轨是一个弧形槽结构，导轨面和钢球的接触好，在所有方向上均可提供稳定的承载能力。
耐久性好
使用寿命长，几乎不需维护
图-2分别显示了弧形槽接触方式和平面接触时的压力分布。
如图所示，弧形槽接触方式时的压力更分散，变形层浅，不容易发生金属疲劳和或磨损。
精度高
采用特殊得加工方法，实现了导轨和上下板的一体化。

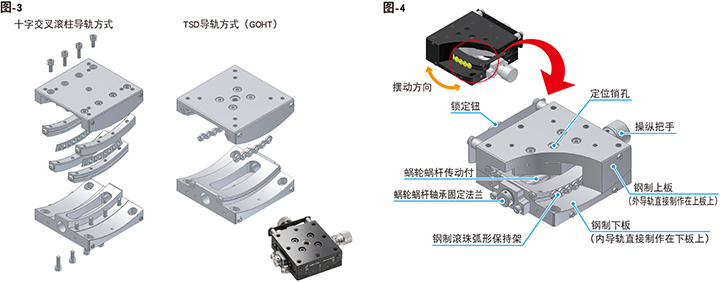

如图-3所示，传统的十字交叉滚柱型摆动平台，其台面和导轨是分离的。所需零件数量多，所以装配误差会大，一致性也会差，尤其是摆动中心的空间位置误差大。
摆动中心误差
西格玛光机的TSD导轨摆动平台 0.007mm以下
其它公司制造的十字交叉滚柱型导轨摆动平台0.01mm以下
信息

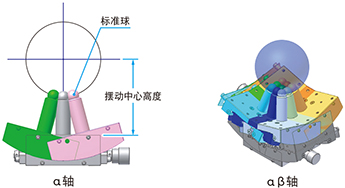

摆动中心误差的测量方法
在摆动平台上方固定一个标准球，从起点到终点（全行程），按一定方向依次定位，并用三坐标测量仪测量标准球的位置。然后，根据其测量结果计算实际的轨迹，计算出摆动中心误差。
