誉立科技光学平台教程

作者: 发布时间:2020-05-20 15:03:44点击:526

356213509cb78899e39e86fcc4ed63be_wps图片.jpg光学平台的必要性

研究与应用实验室里常常需要在无振的环境下进行实验或测量。而空调、热泵及公铁路运输系统等振源会给周边环境带来很多不可避免的振动噪声。由于组成光学系统的多种元件必须精准严格地单独安装和对准,因此光学系统特别容易受到振动影响而导致性能衰退。

许多实验由于小振动而受到严重阻碍,甚至无法进行。例如,许多激光应用需要几微米的光束腰;如果这个光斑的位置对系统性能(例如,使用离子激光器泵浦射流染料激光器)十分关键,那么振幅在几微米范围内的振动也必然会造成实验的失败。由于可见光的波长为亚微米级,在振动存在的情况下,即使是亚微米的振幅,基于干涉测量的实验(包括全息摄影术),也可能无法进行。半导体晶片的光学/机械加工或探测都要求类似的稳定性。因此,如果实验中要使用会移动或振动的机械元件,通常就需要将这些元件与其他需要严格对准的光学元件进行振动隔离。


光学平台的性能:

想要达到实验效果,安放光学系统的平台必须满足几个基本要求。首先,它必须提供一个刚性基底,用于长期稳定的安装和对准光学元件,且没有固有共振。然后,它不仅必须有效地抑制实验中电机或移动部件产生的任何振动,阻止这些振动影响关键性的光学元件,而且还要将实验整体与周边环境导致的实验室振动隔离开来。

如果无法达到这些标准,就可能会产生不良反应。单个元件或整个系统都可能无法正常运转。重要的数据可能会湮没在无规律的噪声中,也可能因振动产生的噪声而被完全曲解和错误评估。在后者这种情况下,不可靠的数据可能导致失败,阻碍正常进程,耗费许多资源,而当这个系统是一种生产装备的实验室原型时,代价就更加巨大了。

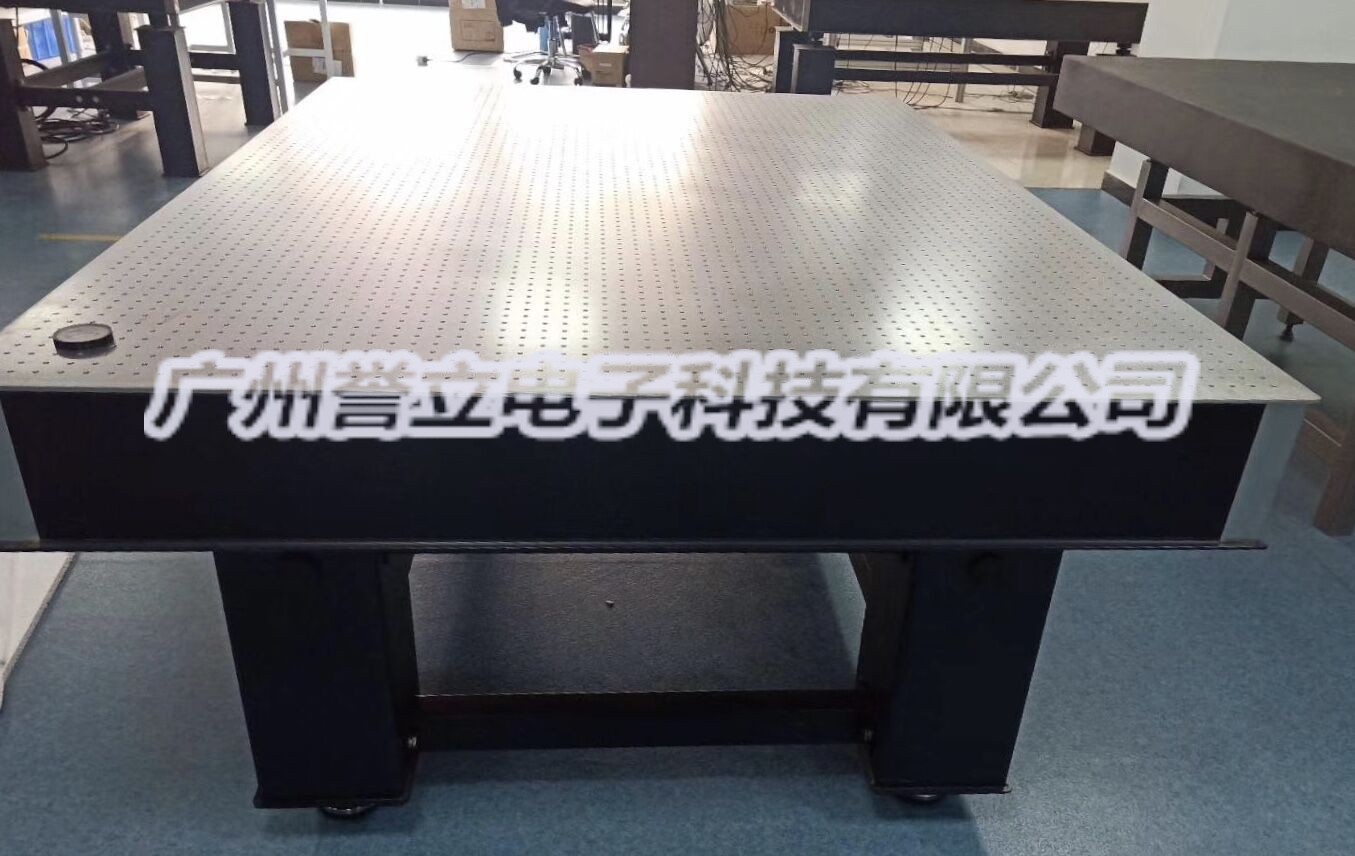

为了尽可能地避免这些不良影响,各种各样的光学平台和光学面包板设计应运而生。理想的情况是,一张光学平台应该有一个刚性平坦而又不过重的上表面。之后,这张平台通常会减震安装在空气弹簧上面,防止周边环境振动的串扰。以前,台面往往是由花岗岩、水泥、木材、钢材及其他各种特殊复合材料构成,以便保持可接受重量的同时提高性能。虽然这些材料都有各自的优缺点,但使用一种复合构建技术便可达到最佳整体效果。因此现在,采用金属蜂窝夹在两张平板间的组合被广泛认为是光学平台与光学面包板的最佳结构。


隔振:

隔振支撑腿和隔振框架用来将光学平台和面包板与建筑内的环境振动隔离,尤其是范围为4100 Hz的环境振动。由于频率差异大会阻碍能量从一种形式到另一种形式的传递,誉立科技便专门设计了一种共振频率在100 Hz以上的台面,这样,通过这种较大的共振频率差异,台面和支撑系统之间就不会产生振动传递。

正如其他高性能产品一样,随着新技术与新想法的不断融入,光学平台的发展与设计也不断的更新换代,以提高其性能特点。誉立科技的平台设计主要有以下三个发展领域:

通过使用专有减震技术提高我们光学平台的性能

发展性能超越大多数应用需求、性价比高的平台

解决经常被忽略的问题:提供带水平隔离的隔振支撑腿

通过这些努力,誉立科技很高兴向您推出我们的光学平台和面包板。可提供的平台厚度为210 mm310 mm460 mm,面包板厚度为60 mm110 mm。如有特殊需求,誉立科技生产设备也可生产定制光学平台。每张台面依据特定实验所需的隔振水平配备一种如下支撑结构 :刚性非隔振支撑架、被动式气垫隔振器或者主动式自动调平隔振器。


大多数商业生产的光学平台主动隔振支撑系统具有两个气囊,通过一个小孔分隔,能够直接隔离垂直运动。这也可以隔离水平振动,但只是通过相对弱化水平振动对双气囊机制的垂直隔振的影响而实现的。这样会造成无用的二级水平阻尼。誉立科技水平加强版的主动隔振器融合了长钟摆结构,这种结构专门用来产生直接的水平阻尼。


以上资料由誉立整理发布,旨在供大家学习之用,部分素材来自网上,如有侵权,请联系删除。

我公司是专业的光学平台厂家,光电实验室建设元器件和仪器供应商,主营产品有:光学平台、显微镜、光刻机、电流体喷印、空间光调制器高光谱仪、荧光光谱仪、光谱分析仪、相机、反射镜、透镜、物镜等全系列光电产品,是世界顶级元器件厂家-日本西格玛光机的中国代理商,并提供光机件定制服务,一件就起订,欢迎联系咨询。
