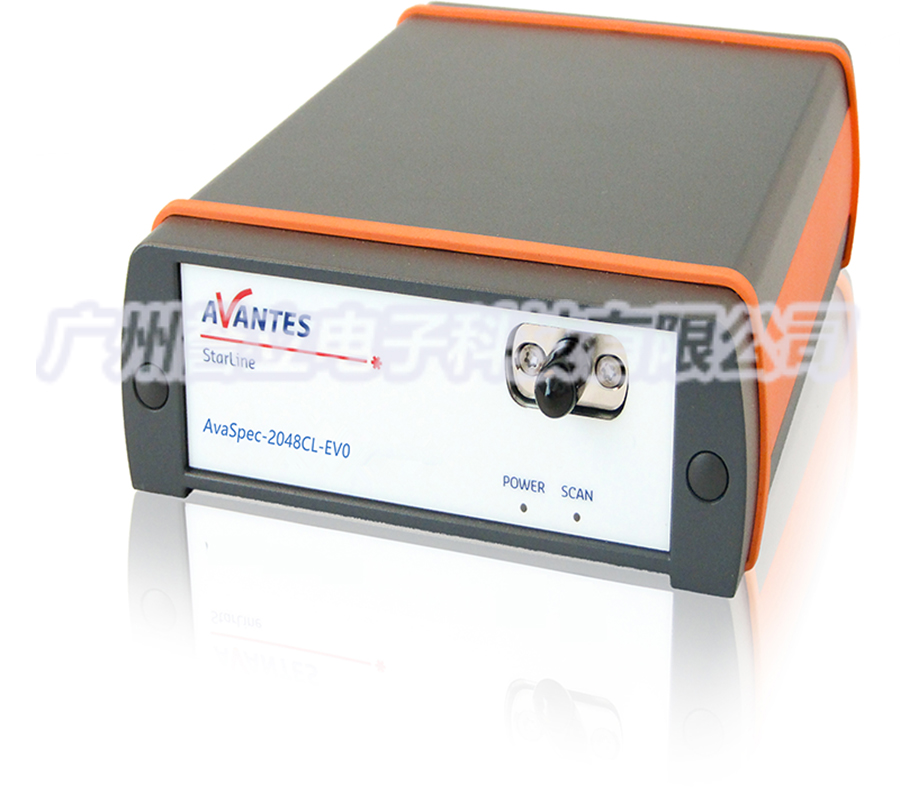

高速CMOS光谱仪AvaSpec-ULS2048CL-EVO介绍

作者：发布时间：2020-05-28 10:22:04点击：950

AvaSpec-ULS2048CL-EVO采用的技术：CMOS代替传统的CCD技术。AvaSpec-ULS2048CL-EVO结合新推出的AS-7010电路板呈现给您多种功能，包括USB3.0通信（十倍于USB2.0的通信速度）和千兆以太网通信。千兆以太网通信使得光谱仪可以集成到您的公司网络中，节约您长距离通信的成本。除了高速通信，EVO还提供了一个快速微处理器以及50倍以上的光谱仪存储空间，可以帮助您存储更多光谱实现更多功能。

附加选件包括提高200-1100nm波段灵敏度的灵敏度增强透镜以及消二级衍射滤光片。此外，AvaSpec-2048CL-EVO还提供不同规格的狭缝、光栅和光纤连接器可供选择。标准配件包括AvaSoft-Basic 软件、USB线以及操作手册。 AvaSpec-ULS2048CL-EVO也提供OEM型，单独光学平台或Rackmount版本。

技术数据：

光学平台: 对称 Czerny-Turner, 75 mm焦距

波长范围: 200-1100 nm

分辨率: 0.06-20 nm,取决于光谱仪配置

杂散光: 0.19-1.0%, 取决于光栅

灵敏度: 375,000 counts/μW per ms integration time

探测器: CMOS

信噪比: 300:1

AD转换器: 16 bit, 6 MHz

积分时间: 30 μs - 59s

接口: USB 3.0高速, 5 Gbps / 千兆以太网1 Gbps

采样速率（板卡平均）: 0.38 ms /scan

数据传输速度: 0.38 ms /scan (USB3) / 1.0 ms (ETH)

数字IO接口: HD-26连接器，2个模拟输入，2个模拟输出，13个数字双向，触发，同步，频闪，激光

电源:默认USB3 电源, 500 mA 或 12 VDC, 300 mA

外型尺寸, 重量: 177 x 127 x 44,5 mm (1 channel), 1135 grams

光栅选择表：

可用范围	可用波光谱范围	波长范围(nm)	光栅线对数/mm	闪耀波长 (nm)	光栅型号
UV/VIS/NIR	200-1100**	891**	300	300	UA
UV/VIS/NIR	200-1100**	891**	300	300/1000	UNA-DB
UV/VIS	200-850	515	600	300	UB
UV	200-750	247-218*	1200	250	UC
UV	200-650	163-143*	1800	UV	UD
UV	200-580	113-69*	2400	UV	UE
UV	200-400	69-45*	3600	UV	UF
UV/VIS	250-850	515	600	400	BB
VIS/NIR	300-1100**	792**	300	500	VA
VIS	360-1000	495	600	500	VB
VIS	300-800	247-218*	1200	500	VC
VIS	350-750	142-89*	1800	500	VD
VIS	350-640	74-49*	2400	VIS	VE
NIR	500-1050	495	600	750	NB
NIR	500-1050	218-148*	1200	750	NC
NIR	600-1160	346-297*	830	800	SI
NIR	600-1100**	495**	300	1000	IA
NIR	600-1100	495	600	1000	IB

光谱仪分辨率表：

狭缝宽度 (μm)
光栅线对数 (lines/mm)	10	25	50	100	200	500
300	1.0	1.4	2.5	4.8	9.2	21.3
600	0.40-0.53*	0.7	1.2	2.4	4.6	10.8
830	0.32	0.48	0.93	1.7	3.4	8.5
1200	0.20-0.28*	0.27-0.38*	0.52-0.66*	1.1	2.3	5.4
1800	0.10-0.18*	0.20-0.29*	0.34-0.42*	0.8	1.6	3.6
2400	0.09-0.13*	0.13-0.17*	0.26-0.34*	0.44-0.64*	1.1	2.7
3600	0.06-0.08*	0.10	0.19	0.4	0.8	1.8

订购信息：

AvaSpec-ULS2048CL-EVO

75 mm AvaBench，2048像素CMOS探测器14x200μm，USB供电，高速USB 3.0和ETH接口，包括 AvaSoft-Basic，USB线。

指定光栅，波长范围和选项。选项等同于AvaSpec-ULS2048L-USB2

PS-12V/1.0A

在ETH模式下运行所需的外部电源
