西格玛光机2020年新产品X轴超小型5相步进电机自动平台
作者： 发布时间：2020-04-10 23:59:02点击：761

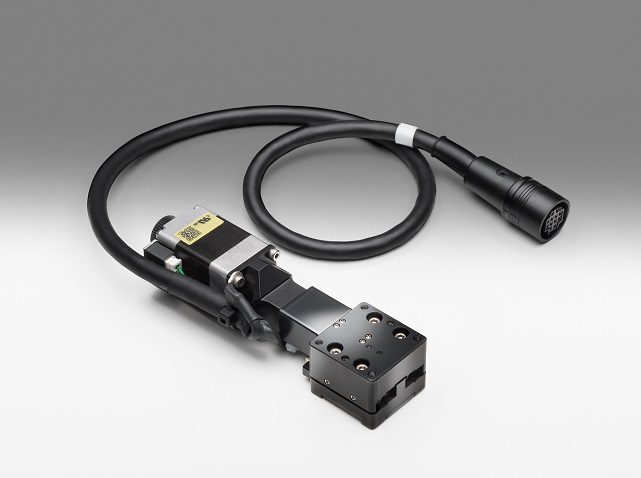

台面尺寸仅有25mm，5相步进电机驱动的，超小型自动平台。比其他系列的自动平台产品的外形尺寸小了很多，极大地方便了在有限小空间内的使用。
我们备有X轴，Z轴,和转动平台3种标准产品。组合使用的话，可实现多方位多自由度的自动定位。
采用了高精度的5相步进电机驱动，容易实现更精密的定位。
信息：
▶配用西格玛光机的标准型号控制器驱动。
▶采用控制器驱动时，请选用D15RP-CA系列电缆。选用驱动器驱动时，请选用MINI-CA-SG系列电缆。
通用指标
■电机/传感器技术指标
电机 类型 | 5相步进电机 0.35A/相(ORIENTAL MOTOR(株)) |
电机 型号 | PK513PB-C9（□20mm） |
电机 步距角 | 0.72° |
传感器 电源电压 | DC5～24V±10% |
传感器 消耗电流 | 40mA以下(单个传感器20mA以下） |
传感器 输出端电气特性 | NPN集电极开路输出 DC30V以下50mA以下 |
传感器 信号的含义 | 遮光时：输出晶体管OFF(截止) |
■推荐选用的驱动器／控制器型号
驱动器 | SG-5MA、MC-S0514ZU、SG-514MSC |
控制器 | GSC-01、GSC-02、SHOT-302GS、SHOT-304GS、SHOT-702、HIT-M/HIT-S、PGC-04-U |
外形图

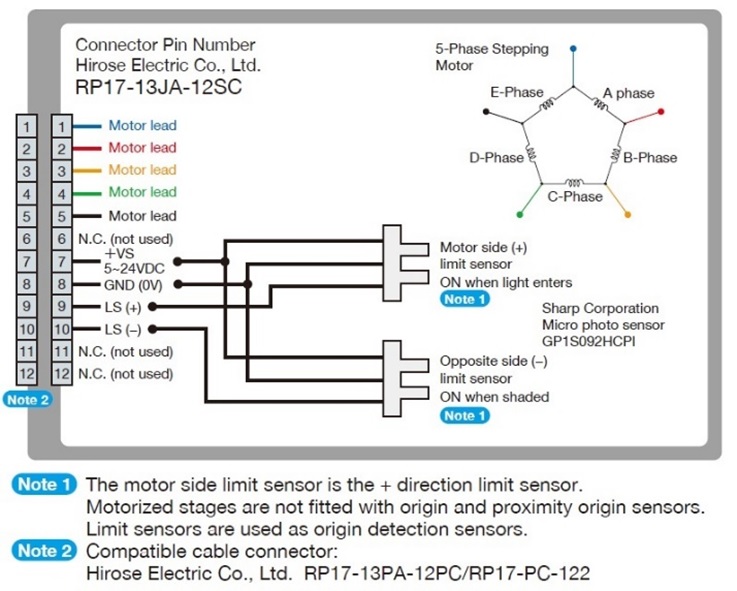

接线图
