西格玛光机—光学棱镜选择指南

作者: 发布时间:2020-03-30 00:00:20点击:805

棱镜棱镜通过将玻璃加工成各种形状,依据折射产生出特殊的效果。
角度精度较高,制造后不会再发生角度变化,可以作为角度标准使用。

要求代表产品使用例子
光线反射直角棱镜
(RPB/RPSQ)
反射镜的替代品
小型光学系统的反射体
光线返回角锥棱镜(CCB)
中空回反射器(RCCB)
干涉仪或距离计测等反射体
分离波长等边分散棱镜
(DPB/DPSQ/DPTIH11)
分光计测,分散补偿
特殊效果道威棱镜(DOP)
五角棱镜(PPB)
佩林勃洛卡棱镜(PBPQ)
像的旋转或反转
喷墨器的90度基准

关于折射或临界角

光线倾斜射入玻璃时,会在玻璃和空气的分界面引起折射,改变光线前进的方向。
这时,与折射率较小的空气一侧的入射角度相比,折射率较大的玻璃一侧的出射角度会变小。
如果知道玻璃的折射率,这个关系可以通过斯奈尔公式求出。

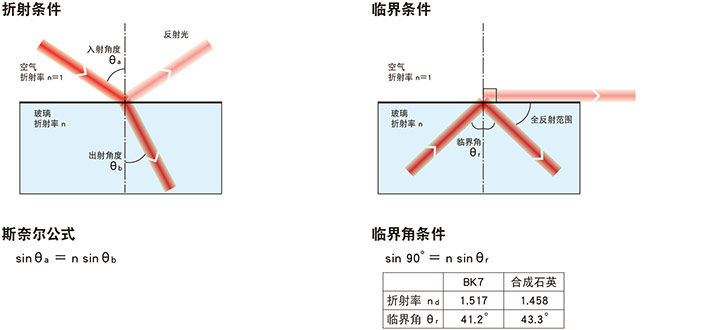

其次,如下图所示以与出射角度θb相同的角度从玻璃一侧射入光线到分界面时,经过完全相同的路线,光线以和入射角度θa相同的角度射出空气一侧。
但是,以大角度从玻璃一侧射入到分界面时,射出空气一侧的角度会超过90°。空气一侧的出射角度为90°时称为“临界”。达到临界的入射角度称为临界角。
以大于这个临界角θr的角度从玻璃一侧射入光线到分界面时,会引起全反射,光线不会泄露到空气一侧。
