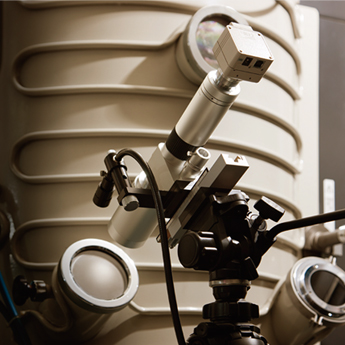

把激光或光学器件安置在真空腔内使用的实验装置和生产设备的需求越来越多。虽然大多数光学器件可直接用于真空 环境,但很难选到合适的镜架或支架等零部件。勉强使用普通的镜架等部件的话,存在影响真空度,或污染真空腔的 风险。过去遇到真空环境用部件的需求时都是安排的定制生产,但是要求的真空度或使用目的不同,即使是同一外形 或功能的产品,其技术要求或制造工艺也会不一样,很难安排批量生产。 这里介绍的真空或超净环境用镜架等零部件,从设计到最后包装的整个过程都考虑了各种真空或超净环境要求,可满 足绝大多数真空超净环境的使用要求。特别是实现了产品规格系列化,查阅样本便可定型选购,还备有现货库存,方 便了用户的不时之需。

[真空]有不同的真空度要求。不同的真空度要求一般会影响所选产品是否[能用]。这里介绍的产品,从材料选用,产品设计,到清洗 方法,包装方案都考虑了各种不同的使用要求,开封后可直接用于超高真空环境。

在超高真空环境下,材料本身放出的气体成分就会成为问题,所以,选用材料时,
需要认真考虑材料本身的出气量和气体成分。

● 不锈钢（SUS316L） ……...即使加热烘烤,仍能保持良好的耐腐蚀性,出气量也较少。
● 铝合金（A6061） ………….合理地表面处理之后,可良好地限制其表面劣化,减少出气量。

产品中所选用的其他材料,也都充分考虑了超高真空下的材料特性。

螺纹孔或配合部容易形成密闭空间而形成气包或气囊。抽 真空时,其中的气体很难被排净,这会严重影响腔内真空 度的稳定。此系列产品,在设计时便考虑了这个问题,所 有螺纹孔,或配合部,或可能形成密闭空间的地方,全部 设计了通气孔或槽,保证了即使在高真空环境下使用,也 能很快达到要求的真空度要求。

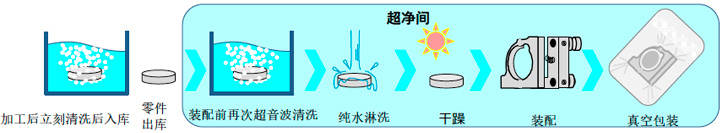

超高真空环境下,金属表面吸附的气体就成了问题。不锈钢或铝合金加工后,其表面很快会自动形成一层氧化膜,阻止表面的腐蚀。 但,刚加工后的表面上的油或水份等会妨碍形成完好的氧化膜,增加表面出气的可能性。所以,此系列产品,从刚加工的零件开始, 就严格及时清洗,制造工艺概要如下图所示。

包装

在超净组装车间装配的产品,将在超净包装车间完成最后包装。包装方法也和普通产品的不一样,采用 的特殊包装方法将保证在高真空环境下使用时不容易发生质量劣化问题。

● 使用铝膜袋包装
● 使用真空袋抽真空包装

参考:此类产品的开封,希望在超净间,或真空装置的附近进行。同时,开封后希望不要暴露在常规 室内环境下太久时间,以尽量避免引发质量劣化。

评估事例

我们使用组装完成的产品,实施了在真空腔内的放气实验评估。下面的例子是使用电导调制法(conductance modulation method) 测试的真空用镜架(VMHG-50.8)的出气情况。
我们的产品,通过类似的检验检测,确认设计生产工艺的合理性和正确性。
请注意,产品出货时并不附带类似的检验报告。如果您需要此类数据报告,请来信联系。
但,此类数据原则上都是有偿提供的。

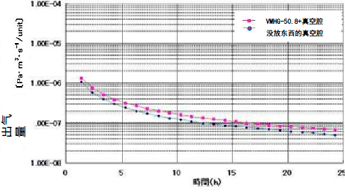

出气量随排气时间的变化

电导调制法是通过测量真空装置 的电导值变化,评估排气量或真 空度的一种方法。常被用于测量 评估出气量随时间的变化情况, 或进行不同产品的出气特性的比 较实验。

测试装置概要

排气装置

种类：涡轮分子泵
型号 ： STP-301
制造商 ： 精工精机（現:Edwards）
排气速度 ： 300 ℓ /s

质量分析仪

种类 ： 四极质谱分析仪
型号 ： M-201QA-TDM
原子质量数范围 ： 1〜200
制造商 ：Canon ANELVA Corporation

质量成分比
