手动平台综合信息

手动平台的使用环境

请在以下环境，使用我们的手动平台。
如果使用环境不在此范围内的话，请咨询。

使用环境

分类
不锈钢手动平台
数显微分头平台
其他手动平台

使用环境温度
-20℃〜＋120℃
0℃〜＋40℃
-20℃〜＋70℃

推荐使用环境

23° ± 5℃, 60 ± 10% (非结露)

平台的种类，设置或动作等条件不同，其可能使用的环境也会随之相应变化的。
请一定避免在以下环境中使用。

有水或油的场所

有直射阳光，或有辐射的场所

有灰尘的场所

有震动或冲击的场所

靠近火焰的地方

有可燃性或腐蚀性气体的场所

平台安装状态

我们的资料上所列的技术指标值，是在水平安装条件下使用时的数据。
在上下倒置，垂直等条件下使用时，因为受力状态不完全一样，其承载能力和精度指标会发生变化。

◯ : 可以使用，但请在承载能力和精度指标上稍留有余地。
△ : 可以使用，但请在承载能力和精度指标方面多留些余地。
× : 不可使用

注意) 在侧面垂直的条件下安装使用时，请参考驱动装置的技术指标。

安装设置方法

根据产品型号的不同有不同的安装方法；有的产品将台面移至极限位置后进行安装（此时请一定先调松锁紧钮后），
有的产品也可以直接进行安装。

直动平台

放松锁紧钮之后，转动微分头，把平台面移至极限位置后进行安装。

转动平台

摆动平台

放松锁紧钮之后，转动旋钮，把平台面移至限制位置后进行安装。
在两个安装孔处，使用附带螺栓固定，反面也使用同样的方法安装。

关于附带螺栓

产品目录的外形尺寸图上标注的螺栓将作为标准配置，附带在产品中。

微分头刻度的读法，游标刻度的读法

读取平台位置的方法有两种，分别通过微分头和游标刻度来读取。

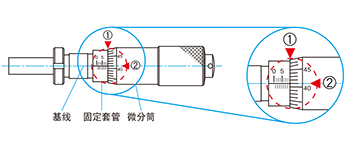

微分头的读取方法

最小读数0.01mm的情况：

1. 以0. 5 m m为最少单位，读取固定套管①的位置。
这时候读取值为8.5mm。

2. 以0.01mm为最少单位，读取微分筒的②位置（固定套管垂线和
微分筒刻度一致的位置）。这时候读取值为0.41mm。

3. 最后把1、和2、相加，手动平台的当前位置就能确定了。

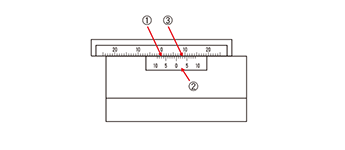

游标刻度的读取方法

1. 把游标②刻度的0处作为基准，以1mm为最少单位读取①刻度
的数值。这个时候，读数为7mm。

2. 以0.1mm为最少单位，读取副尺②和①的刻度一致的③位置。
这个时候，读数0.3mm。

3. 最后将1．，和2．的数值相加，
手动平台的当前位置就能确定了。
7mm+0.3mm=7.3mm

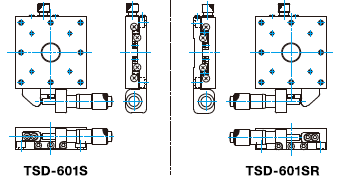

关于微分头反手对称型

安装空间有限或者在构建左右对称的装置时，可用同样的价格选购对称的型号。
关于微分头反手对称型说明如下：

单轴时

以图中点划线为对称轴，外形尺寸左右对称。

关于行程

行程用±来表示。
(例)
标注为±6.5mm时，以外形图的位置为中心位置，一个方向的移动范围为＋6.5mm，反方向为－6.5mm。
这个平台的全行程为13mm。

关于润滑油脂的选用

西格玛光机根据各款手动平台的特性要求，分别选用了最佳的润滑油脂。

高耐久性油脂

这是一种用途广泛的工业用高级润滑油脂。特别适用于高质量高性能的电动机以及机床用轴承。它噪音小，应用领域广泛。

低发尘性油脂 (THK公司制AFF油脂)

发尘性小，最适用于无尘室。
粘滞阻力小，滚动阻力的变动少，低速度时的响应性好。
与其它低发尘性油脂相比，微震状态下的耐磨耗性好，加注油脂的时间间隔大。

真空用油脂 (FOMBLIN YVAC2油脂)

广泛用于各种真空设备，无尘室。该油脂的蒸汽压是为5×10^－13托（20℃时）。

光学用特殊油脂

润滑性好，耐寒耐热，不容易渗透，对光学膜影响小，可用于树脂材料的零部件，在精密仪器中应用广泛。

* 承接更换其它类别的油脂，详情请咨询。
