光学平台-转动平台精度测量
转动平台精度测量
位置精度

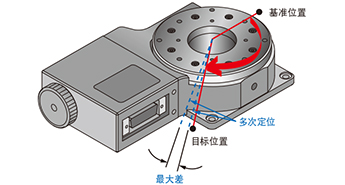

定位精度
从某一基准点开始,在全行程范围内,按一定间隔,单方向依次定位。求出不同定位点的实际测量值和目标值的差,定义其最大值和最小值的差为定位精度。

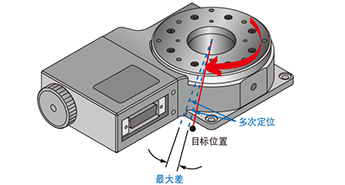

重复定位精度
在平台的任意位置,从相同方向进行多次定位,求出停止位置的偏差值的最大值。
定义其数值中的最大值为重复定位精度。

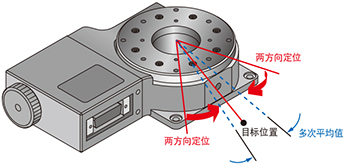

空行程
在平台的任意位置(两端或中心等),从正方向及负方向进行多次定位,求出各点停止位置的偏差值的平均值。
定义其中的最大值为空行程。

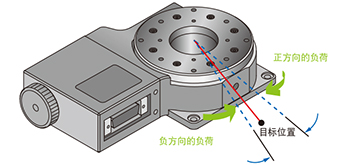

传动副间隙
在平台的任意位置,向正方向或负方向加载一定推力,我们定义其2个方向的偏移量的总和为传动副间隙
动作精度

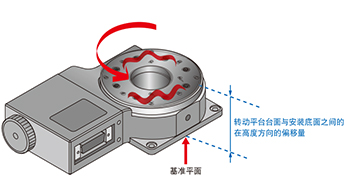

台面跳动
我们定义转动平台转动1周时,其台面与安装底面在高度方向的最大偏移量为台面跳动。

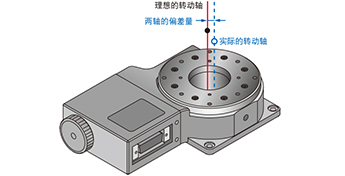

同心度
我们定义转动平台转动1周时,实际的转动轴与理想的转动轴的偏差值为同心度。

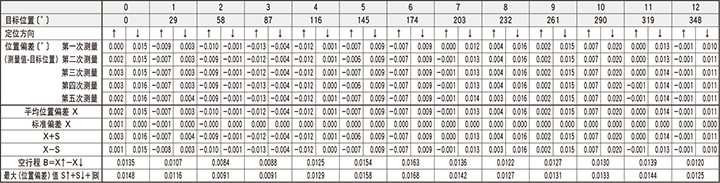

(参考值)测量结果 (OSMS-60YAW)
结果
