无框架反射镜镜架

品牌:西格玛光机

产地:日本

产品简介:

无框架反射镜镜架没有没有反射镜支架的边框,支架正面全部成为反射镜由于基板为精密抛光的热膨胀系数小的陶瓷(或是合成石英),能够得到极高的面型精度和温度稳定性,而且它适用于YAG激光各种波长谱区的系列产品,这个产品可以保证镀膜后(支架状态)的面型精度。

在线留言

无框架反射镜镜架

无框架反射镜镜架是在精密抛光的陶瓷上镀膜,与一般反射镜的特性相比没有差异,它限度地扩大反射镜的有效面积,而且,它还具有结构紧密的反射镜调整机构和高激光损伤阀值,强激光也可以使用。



产品简介:

无框架反射镜镜架没有没有反射镜支架的边框,支架正面全部成为反射镜由于基板为精密抛光的热膨胀系数小的陶瓷(或是合成石英),能够得到极高的面型精度和温度稳定性,而且它适用于YAG激光各种波长谱区的系列产品,这个产品可以保证镀膜后(支架状态)的面型精度。



产品外形图:

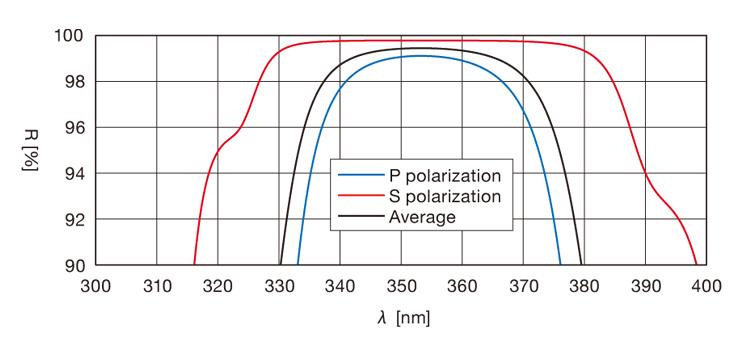

反射率波长特性(参考数据)

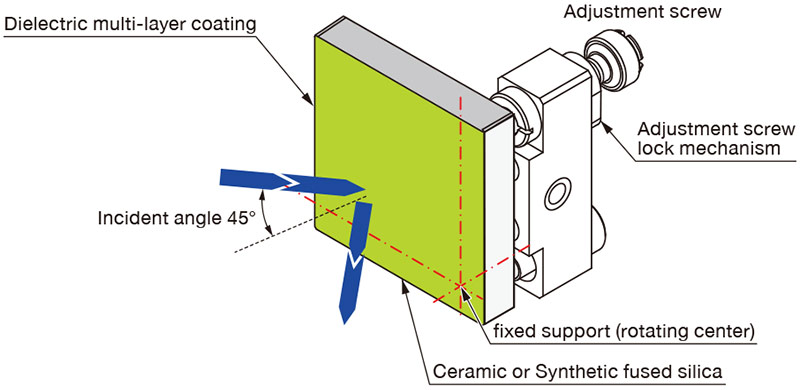

功能说明图:





技术指标:

适用波长

355nm

反射镜部形状

24.4×24.4×7mm

镀膜范围

23×23mm

面型精度保证范围

φ20mm

激光损伤阀值*

8J/cm2

激光脉冲时间10ns,重复频率20Hz



通用指标:

支架部分

类型

GMMUHP-24.4

GMMUHP49

可动轴数

3

2轴

调整范围摆动

±3°

±2°

调整范围旋转

±3°

±2°

分辨率摆动

0.74°/

0.26°/

分辨率旋转

0.74°/周

0.26°/

主要材质

黄铜

铝合金

表面处理

超级黑铬

黑色阳极氧化

质量

0.04kg

0.16kg


注意:

    1.激光等的直线偏振光射入分光镜时,反射率或透过率随偏振方位发生变化。需要严格地调整分束比为1:1时,请45度倾斜偏振光方位或使用圆偏 光。

  2.技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。

  3.多层电解质膜的反射率波长特性随入射光束的偏光状态变化。P偏光与S偏光相比,反射率变低,反射带谱区变窄

  4.无框架反射镜镜架中不附有保证面型精度数据。需要保证面型精度数据文件时,需要额外文件制作费用。更多信息请咨询。
