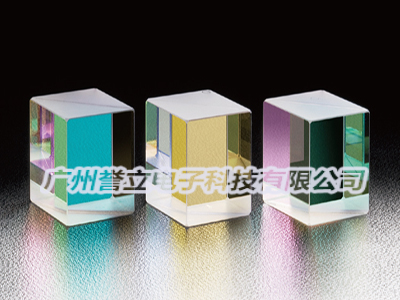

反射率和透过率按１：２或１：３分配的立方体型分光镜。

与半反射镜组合后，可以构成将光束分为等光量的３光束·４光束的光学系统。

◦在白光或可见光LED光源的宽波长谱区具有正确的分束特性。

◦由于使用多层电介质膜，光量的损失很小，可以有效的分束光线。

◦由于是立方体型半反射镜，垂直入射光束时，射出光的光轴不会有平行移动。而且，入射光束与有效直径尺寸相同时，透过光或反射光不会渐晕或变小。

信息：

▶承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。

W3802

▶要求保证反射波面精度或透过波面精度时，请联系我们。

注意：

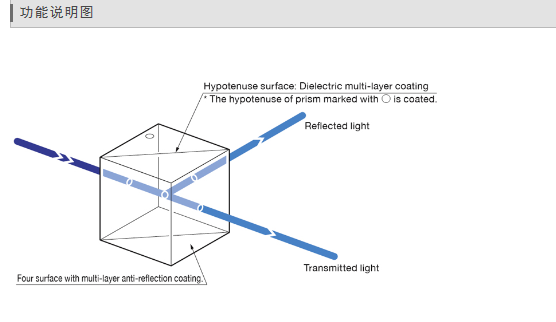

▶请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时，分光波长特性可能会不同。

▶使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。

▶入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。

▶由于材料的折射率和玻璃厚度的影响，透过光或反射光会发生波长分散。而且，在收缩或发散的入射光线中使用后，可能产生色差或球差。

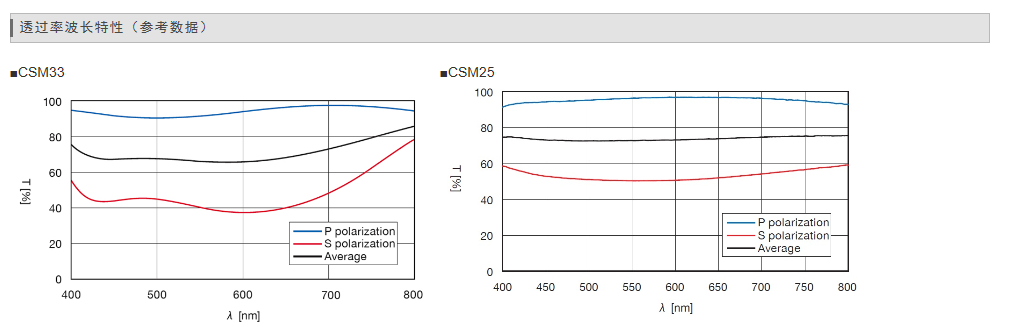

▶技术指标的透过率是P偏光和S偏光的平均值来表示的。

通用指标：

型号比较：

技术数据：
