毛玻璃扩散板

毛玻璃型扩散板可以在大角度范围内扩散入射光,可以使原有光源的辉度分布变得平滑。
可以防止光源灯丝的成像或扩大指向性照明的照射范围,或作为显示屏使用。

在线留言

◦用细小的砂粒轻轻研磨抛光面,表面成为磨砂状的玻璃元件。砂粒目数(#)的数字越大时,砂粒的直径将会越小。
◦有可见光到近红外谱区用的BK7型和也可用于紫外谱区的合成石英型。

信息

▶承接制造产品目录之外的两面毛玻璃型或非标准尺寸等的产品。

注意

▶下列透过率的波长特性曲线图是特定测量条件下得到的曲线图,并不代表元件的固有特性。
▶作为显示屏使用时,请从毛面一侧入射。从反面一侧入射时,由于反面的4%反射,成像时会产生鬼影。

通用指标
材质DFB1:BK7 DFSQ1:合成石英
表面状态 正面研磨毛面的砂粒目数(特定粒子直径)
表面状态 反面抛光面(面型精度4λ左右)
适用波长DFB1:400~2000nm
DFSQ1:200〜2000nm
有效直径外径的90%

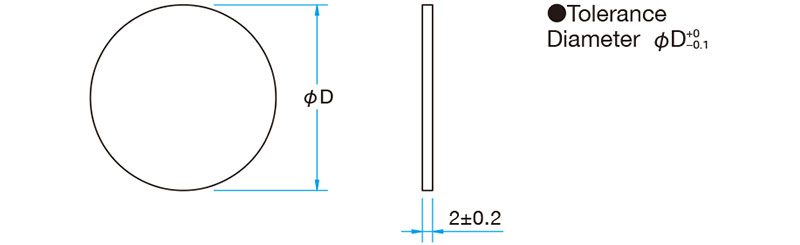

外形图

Zoom
功能说明图

Zoom
参考

Zoom

■扩散板的特性
毛玻璃扩散板的散射特性随表面的粗糙度不同而变化。
表面粗糙的(例如,砂目数:#240,#400)扩散板,入射光散射严重,透过光向大角度范围散射。
表面细腻的(例如,砂目数:#1000,#1500)扩散板的散射效果较弱,透过光束向周边略微扩散。
此外,这种散射随波长的不同而变化,波长较长的光线有不易散射的趋势。

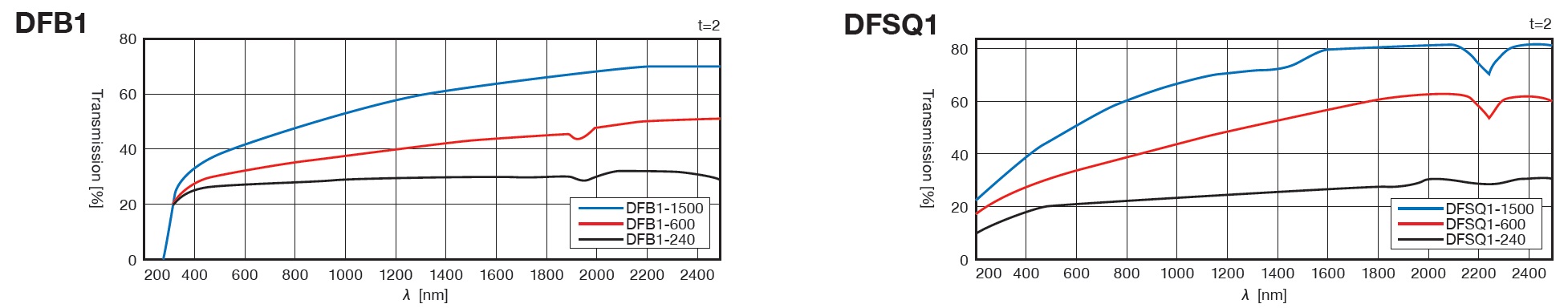

下列的曲线图,是散射衰减的透过率随波长变化特性的参考数据。
除透过光束以外,其周边的散射光也一起被测量,纵轴的透过率数值虽然不完全正确,但可以比较散射特性随粗糙度的变化和散射特性随波长的变化。
