西格玛光机刀口棱镜(有镀膜)

品牌:西格玛光机

产地:日本

产品简介:

直角棱线部的刀口非常容易破损,千万不能和其他物品碰撞。刀口部不能使用镜头纸等擦拭。如果发现有异物附着,请用气囊吹。实测的尺寸A包含了倒角部分,所以会比样本值稍小。尺寸公差由斜面和两个底面所成三角形而定。KRPB4是镀了铝膜的,可以实现大于±5.7度入射角时的反射,但其反射率要比KRPB低大约23%(1面大约低12%)。

在线留言

西格玛光机刀口棱镜(有镀膜)

广州誉立电子科技有限公司是日本西格玛光机中国一级代理商

研磨直角面,其棱线非常尖锐。

直角棱线没有倒角,从斜面侧观测时,其棱线非常细,几乎没有接头部分。

直角棱线是非常细的直线,可以用作观测系统的基准直线。

可用于入射角大于±5.7度的光束或发散光,适用于大视野的观测。


信息:

▶也承接制造非产品目录尺寸的产品。




注意:

直角棱线部的刀口非常容易破损,千万不能和其他物品碰撞。

刀口部不能使用镜头纸等擦拭。如果发现有异物附着,请用气囊吹。

实测的尺寸A包含了倒角部分,所以会比样本值稍小。尺寸公差由斜面和两个底面所成三角形而定。

▶KRPB4是镀了铝膜的,可以实现大于±5.7度入射角时的反射,但其反射率要比KRPB低大约23%(1面大约低12%)。





通用指标:

材质

BK7(折射率 nd1.517)

棱线处理

直角棱部:刀口(无倒角)
其它棱线:C倒角

镀膜

挟直角的2面:AlMgF2(保护膜)
斜面:无镀膜

激光损伤阈值

0.25J/cm2(脉冲宽10ns,重复频率20Hz)

有效直径

90%边长的内接圆或椭圆





技术指标

型号

A=B

基材面型精度

角度精度(90°)

角度精度(45°)

表面质量

KRPB4-10-550

10mm

λ/4

±1′

±1′

40−20

KRPB4-15-550

15mm

λ/4

±1′

±1′

40−20

KRPB4-20-550

20mm

λ/4

±1′

±1′

40−20

KRPB4-25-550

25mm

λ/4

±1′

±1′

40−20

KRPB4-30-550

30mm

λ/4

±1′

±1′

40−20


技术数据:

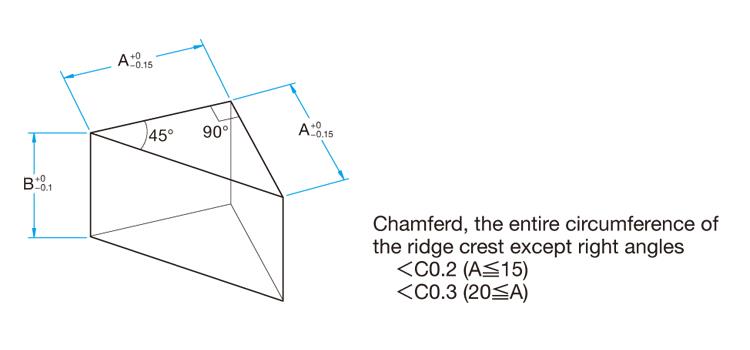

外形图:

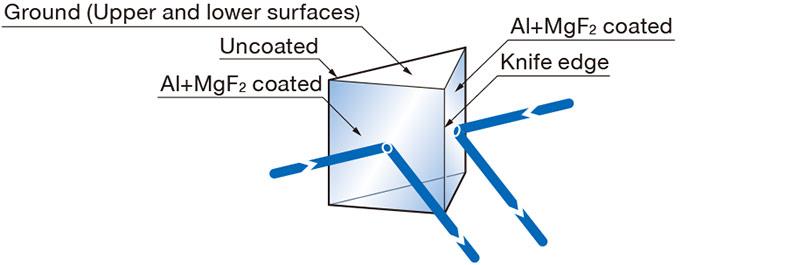

功能说明图:

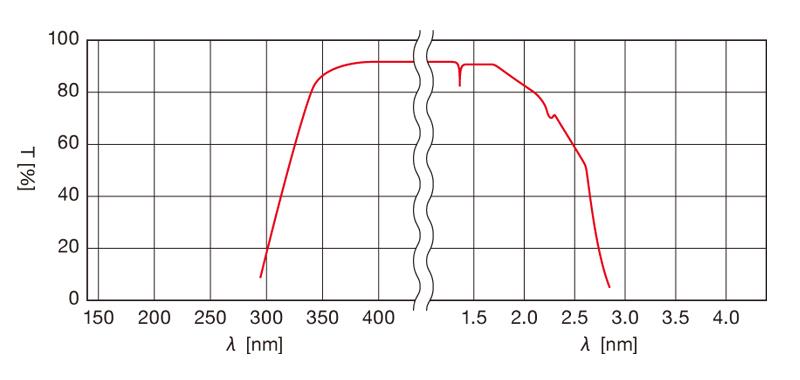

反射率波长特性(参考数据):
