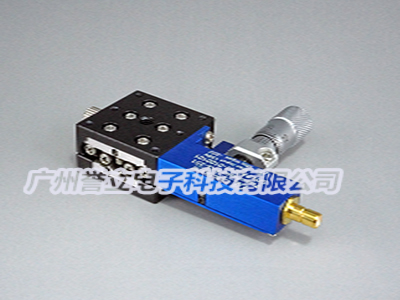

手动电动一体型位移台

品牌:西格玛光机

产地:日本

产品简介: 手动行程可达±6.5mm。电动行程可达30um,分辨率20nm以下,方便快捷,每个可以调整。拨号盘式把手的微动调整,即使与微仪表头并用也能无抵抗地使用。

在线留言

手动行程可达±6.5mm。电动行程可达30um,分辨率20nm以下,方便快捷,每个可以调整。拨号盘式把手的微动调整,即使与微仪表头并用也能无抵抗地使用。

通过在手动级主机上追加皮佐辅助机构,可以进行20nm以下的微动调整。适用于需要高分辨率的位置调整的手动级单元和系统。

尺寸为25x25、40x40、60x60mm。



信息:

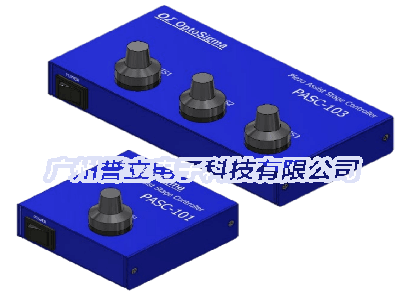

对于微动机构的调整请使用PASC专用控制器(PASC),在piez辅助平台上,

附带有辅助控制器专用连接电缆(2m)


通用指标:

品类

TADC-251SPA

TADC-401SPA

TADC-601SPA

型号

TADC-251SRPA

TADC-401SRPA

TADC-601SRPA

尺寸[mm]

25×25

40×40

60×60

轴型

X軸

粗动移动量[mm]

±3

±6.5

±6.5

微动移动量

25µm以上

30µm以上

30µm以上

微操作位置

侧面

移动量/1旋转[mm]

0.5mm

0.5mm

 0.5mm

微仪最小读取[mm]

0.01mm

0.01mm

0.01mm

微動最小分解能

20nm以下

20nm以下

20nm以下

主要材質

耐荷重[N]

39.2(4.0kgf)

49(5kgf)

49(5kgf)

移動精度/真直度

3μm

3μm

3μm

平行度[μm

30

30

30

移動平行度[μm]

10

10

10

質量[kg]

0.07

0.16

0.25

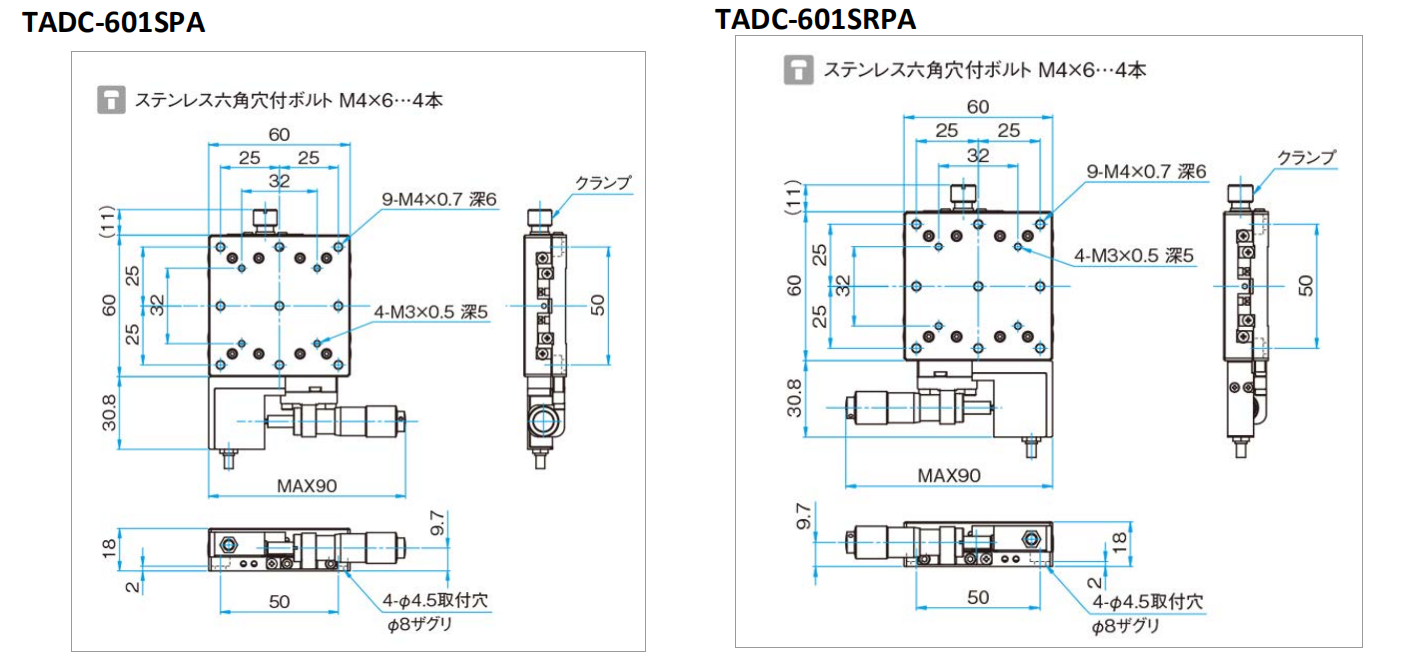

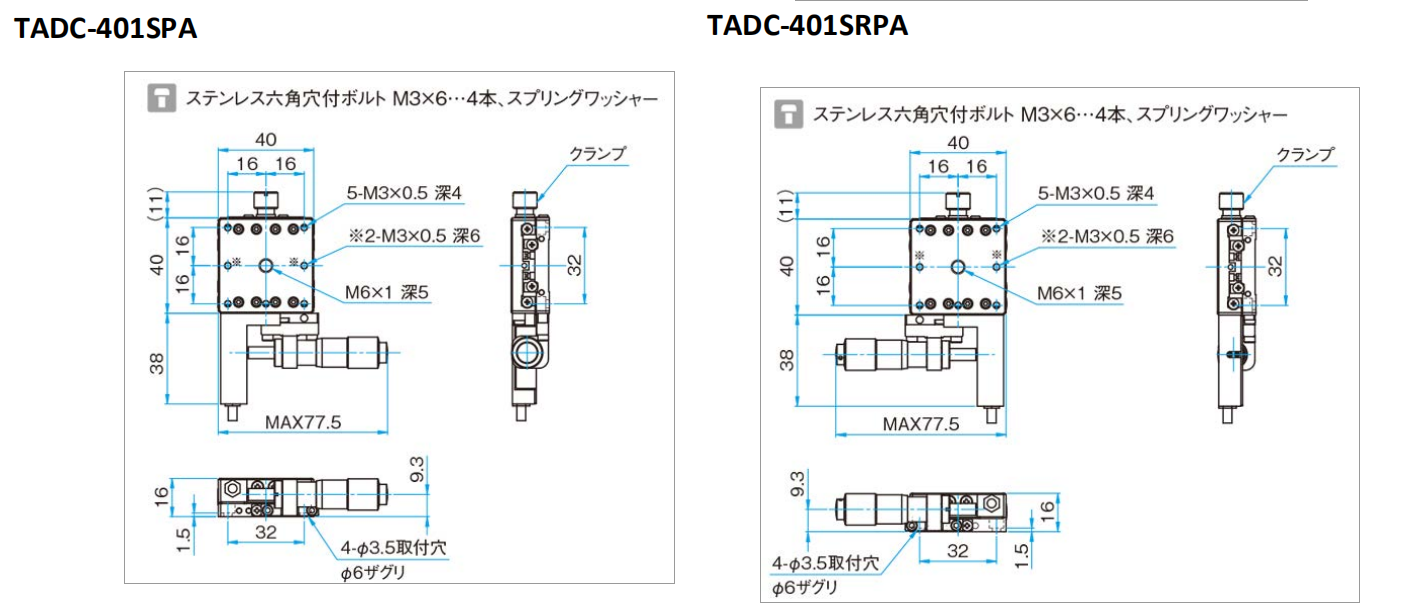

外观图:
