近红加工外用物镜

品牌:请咨询我们

产地:请咨询我们

产品简介:近红加工外用物镜的倍率为10倍,焦深为3.1μm,实际视场(φ2.4目镜)φ2.4mm,自重0.30kg,近红外用物镜可保激光损伤阈值(参考值) 0.1J/cm2 (532nm),0.2J/cm2 (1064nm)(脉冲宽:10ns,重复频率:20Hz)物镜工作距离(WD)长,场曲也得到校正,在视场边缘也可以得到自然清晰的观察图像。

在线留言

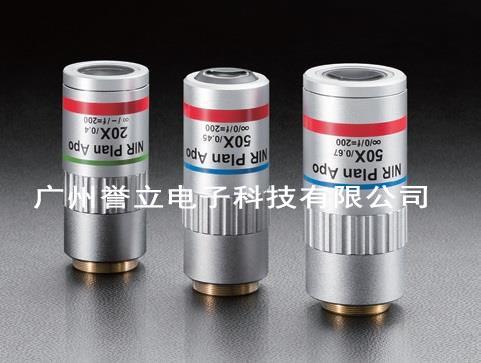

近红加工外用物镜

       近红加工外用物镜不仅可以用于同轴观察系统或激光导入光学系统等,是无限远校正的物镜,也可以用于红外光的观察,近红外用物镜的物镜免受加工时切屑的影响。而且,它可以简单更换。




产品介绍:

       近红加工外用物镜的倍率为10倍,焦深为3.1μm,实际视场(φ2.4目镜)φ2.4mm,自重0.30kg,近红外用物镜可保激光损伤阈值(参考值) 0.1J/cm2 (532nm),0.2J/cm2 (1064nm)(脉冲宽:10ns,重复频率:20Hz)物镜工作距离(WD)长,场曲也得到校正,在视场边缘也可以得到自然清晰的观察图像。



注意:

    1.将物镜使用于激光加工时,请将入射光束直径(1/e2)扩展到瞳径的一半左右时使用。入射光束过细时,不能得到很小的聚光光斑,而且激光的能量密度会变高,还有可能损伤物镜。

    2.使用物镜进行激光加工时,加工溅出的粉末可能会弄脏物镜的镜面。请确保充分的工作距离(WD)或插入薄的保护镜片,不要弄脏物镜。

    3.入射100fs以下的飞秒激光光束时,脉冲宽可能会变宽。

    4.倍率为使用f=200mm成像镜时的数值。使用其他厂商的成像镜时,倍率有可能不同。首先要确认使用成像镜的焦距,从成像镜焦距和物镜焦距的比例来求出实际倍率。

    5.设计PAL-20-NIR-LC00/PAL-20-NIR-HR-LC00/PAL-50-NIR-HR-LC00时已经考虑了保护玻璃的影响。所以,如果实际使用时卸掉此保护玻璃,其特性反而会变差。



技术指标:


型号

PAL-10-NIR

PAL-20-NIR-LC00

PAL-20-NIR-HR-LC00

PAL-50-NIR-L

PAL-50-NIR-HR-LC00

名称

MplanApo NIR 10x

MplanApo NIR 20x

MplanApo NIR HR 20x

MplanApo NIR 50x

MplanApo NIR HR 50x

倍率

10

20

20

50

50

NA

0.3

0.4

0.45

0.45

0.67

工作距离(WD

31.0mm

20.2mm

20.0mm

15.1mm

10.0mm

焦距F

20mm

10mm

10mm

4mm

4mm

分辨率

0.92μm

0.69μm

0.6μm

0.61μm

0.41μm

焦深

±3.1μm

±3.1μm

±3.1μm

±3.1μm

±3.1μm

瞳孔直径

φ12.0mm

Φ8.0mm

Φ9mm

Φ3.6mm

Φ5.4mm

实际视场(目镜φ24mm

Φ2.4mm

Φ1.2mm

Φ1.2mm

φ0.48mm

φ0.48mm

实际视场(摄像元素1/2英寸)

0.48×0.64mm

0.48×0.64mm

0.48×0.64mm

0.48×0.64mm

0.48×0.64mm

激光损伤阈值

0.2J/cm2  波长1064nm

0.2J/cm2  波长1064nm

0.2J/cm2  波长1064nm

0.2J/cm2  波长1064nm

0.2J/cm2  波长1064nm

自重

0.30kg

0.365kg

0.44kg

0.34kg

0.48kg

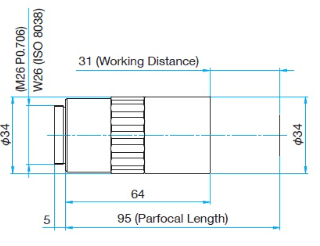

产品外形图:



其他信息:

       此系列物镜广泛用于各大修屏机厂商设备中,应用产品主要有:修屏机物镜、 修补机物镜、 镭射修补机物镜、 ITO 修屏机物镜、  激光修屏机物镜、 液晶修复机物镜、激光LCD 等设备。我司是西格玛光机的中国区域一级代理商,我们还提供各种指标的成像物镜、加工物镜、光刻物镜等的定制,详情请咨询我们。
