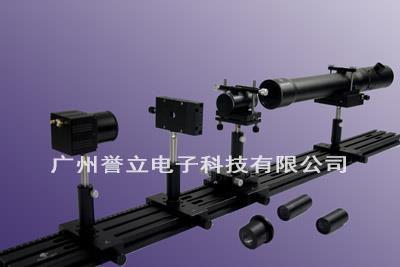

光学系统像差测量实验

    实际光学系统成像与理想光学系统成像的差异称为像差。光学系统像差理论是《工程光学》课程重要章节，也是教学的难点章节，针对此知识点的教学实验产品匮乏。RealLight™开发的像差测量实验采用专门设计的像差镜头，像差现象清晰；涉及知识点紧贴像差理论的重点内容，是学生掌握像差理论的非常理想的教学实验系统。

实验内容：

       1、 平行光管的使用及平行光的检验；

       2、 轴上位置色差的测量实验；

       3、 球差、彗差、像散、场曲的星点法观测实验；

       4、 刀口仪阴影法观测光学系统像差实验；

       5、 剪切干涉法测量球差镜头初级像差系数实验；

       6、 剪切干涉法测量光路轴向离焦量实验；

       7、 光学系统像差计算及结果仿真实验。

主要设备参数：

       1. 机械组件：

精密光学导轨 L×W=1200mm×90mm，配套滑块、一维移动滑块、调节支座、支杆；高精度调节镜架：稳定性<2′。

       2. 平行光管组件：

光源：白光/三色LED，P>1W，亮度连续可调；

平行光管：D/F=1:8、L=550mm，Φ50mm，f=400mm；

分化板精度：RP=5C/mm，线宽度75μm，精度1μm；

星点孔Φ15μm，精度1μm。

       3. 光学组件：

远心成像镜头：1×成像，接口1/2"，像方畸变<0.2%；

成像镜头：f=16mm ，F1.4；

光学平晶：Φ50mm，Tc=20mm ，平行度<2" ，面型λ/10，光洁度IV级。

       4. 探测器组件：

数字CMOS相机：130万像素，像素大小5.2μm×5.2μm，USB2.0，A/D：10bit。

       5. 像差镜头组件：

镜头类型：单一场曲、球差、彗差、像散， 通光孔径Φ10mm～50mm，镀宽带增透400nm～700nm。

       6. 刀口仪组件：

尺寸L×W=95mm×55mm，行程L=30mm，允许焦点大小<Φ12mm，微调分辨率0.01mm。

        7. 光源组件：

氦氖激光器： P>1.5mW ，TEM00，全保护安全高压插头，双开关设计（安全钥匙、按键）符合CE标准。

        8. 空间滤波器组件：

40×显微物镜，15μm针孔，高精度三维调节机构，微调精度0.002mm。

       9. 软件组件：

像差计算仿真软件，二维伪彩色，三维计算结果演示，剪切法像差计算软件，图像采集，USB2.0软件锁。

       10.讲义及快速安装指南。

选配设备参数：

       1、仪器设备防尘罩：

外形尺寸：1400mm×360mm×300mm；

观察窗材料：亚克力透明挡板。

       2、计算机（基本配置）。
