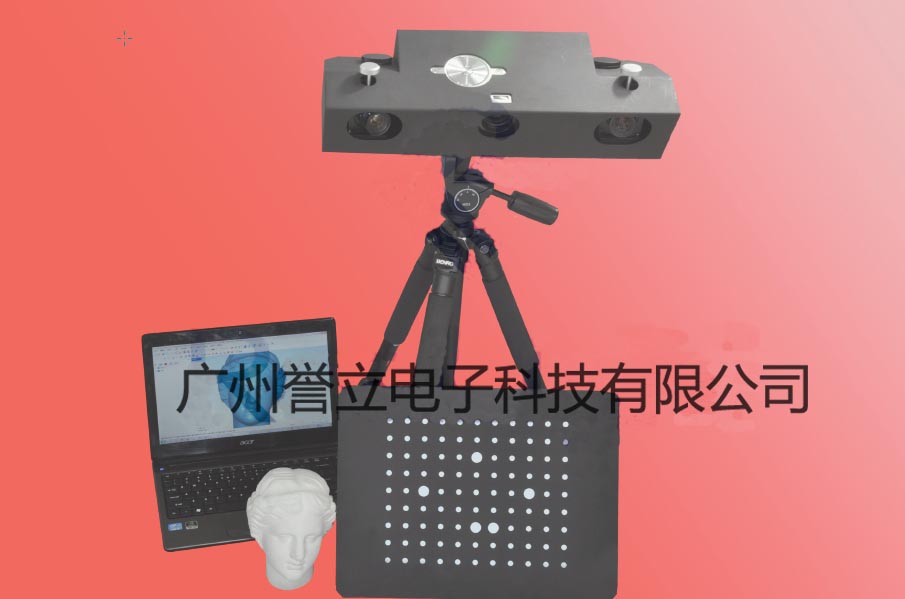

RLE-GA03 三维数字化测量综合实验

实验简介

   三维测量技术在逆向工程、物体变形分析、仿生学、人体检测等领域具有重要价值和应用前景。

   三维数字化测量综合实验系统应用面结构光投影技术、相位轮廓术、立体视觉技术，可实现物体三维形貌的高精度测量。

   该系列产品应用方向为实验教学系统、三维建模、生物医学、文化影视动漫，以及工业品三维测量等领域。

实验内容

1、三维测量系统标定实验；

2、工件的三维测量实验；

3、立体模型数字造型实验。

知识点

空间几何变换、摄像机投影模型、3D立体标定、双目立体视觉、结构光三维测量、相位轮廓术、多视点三维数据拼接。

选配设备参数

1、测量物体。
2、3D打印机。

主要设备参数

1.单面扫描范围： 400mm×300mm。
2.测量距离： 550mm。
3.单面测量精度： 0.1mm。
4.平均采样点距： 0.16～0.25mm。
5.系统采集器件：
CMOS相机：分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，miniUSB2.0接口，双目。
6.成像镜头： f=16mm， F1.4。
7.标定板：点阵，精度±0.1mm，尺寸需满足测量时的视场要求。
8.输出文件格式： STL，测试数据与Solidworks、 CAD等三维软件通用。
9.单面扫描时间<5s。
10.扫描方式：双目视觉，非接触式。
11.光引擎组件：
分辨率 1280×720（720P）， 亮度 120 ISO Lumens， ORSAM LED 光源照明，输出端口： HDMI，寿命 30000 小时，输入电压 12V，输入电流 3A，外形
110×58×50mm。
12.测试组件：石膏模型一组。
13.三脚架、云台、连接板；防水、防尘、抗震实验箱。
14.软件组件：
标定模块，图像采集模块，三维数字化模块， USB2.0软件锁。
14-1、三维标定模块功能：测定相机坐标系与世界坐标系标定系数、镜头像差校正、镜头焦距校正、光学中心与图像中心对准；
14-2、采集模块主要功能：双目图像显示、双目图像中心对准、图像采集；
14-3、三维数字化模块功能：变频正弦光栅产生，变频、移相控制，三维计算功能，特征点拼接功能，自由曲面测量功能，任意两点距离测量，物体体积测量；
14-4、背景噪声去除功能，缺陷填补功能。
15.数据处理系统：
PCI Express 3.0 16X类型图形处理系统，支持Digital Visual Interface和VideoGraphics Array，采用DirectX技术。支持HDT热管直触技术，Flex多屏显示技术。
16.实验手册及保修卡。
