红外热像与热辐射测量综合实验

品牌:请咨询我们

产地:请咨询我们

产品简介:红外热像技术已经在电力系统、土木工程、汽车、冶金、石化、医疗等诸多行业得到广泛应用。本实验系统紧扣教学核心知识点,并结合工程实际应用,通过光电转换、信号处理等手段,检测目标物体辐射与温度分部之间的对应联系,并将之转换为图像信息,从而直观的实现目标物辐射测量。旨在让学生理解并掌握热辐射的基本定律,以及红外成像的工作原理和测量方法,是光电相关专业理想的教学实验系统。


在线留言

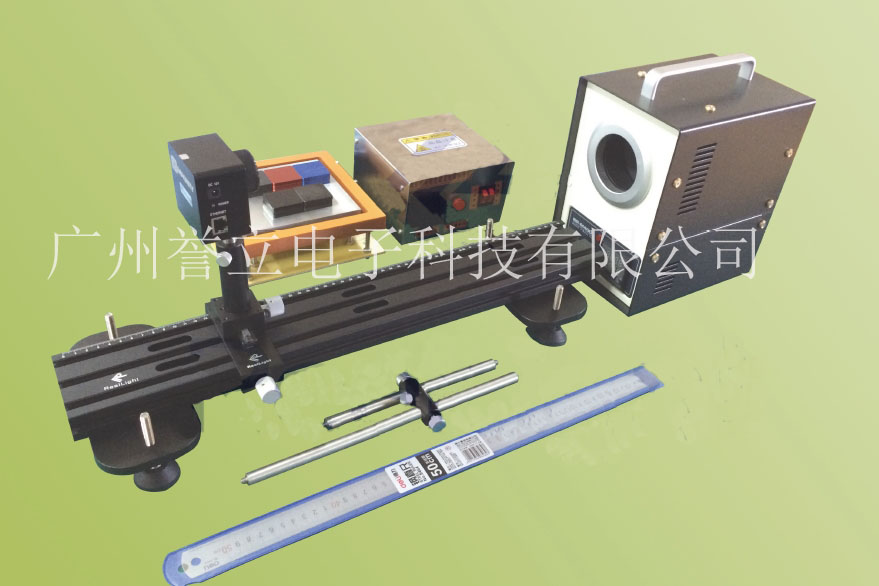

RLE-SA04 红外热像与热辐射测量综合实验

实验简介

红外热像技术已经在电力系统、土木工程、汽车、冶金、石化、医疗等诸多行业得到广泛应用。本实验系统紧扣教学核心知识点,并结合工程实际应用,通过光电转换、信号处理等手段,检测目标物体辐射与温度分部之间的对应联系,并将之转换为图像信息,从而直观的实现目标物辐射测量。旨在让学生理解并掌握热辐射的基本定律,以及红外成像的工作原理和测量方法,是光电相关专业理想的教学实验系统。


实验内容

1、黑体辐射特性研究实验;
2、验证维恩位移定律;
3、热发射率影响因素研究实验;
4、热发散率的测量。


知识点

普朗克辐射定律、斯特潘-波尔兹曼定律、维恩位移、光学系统调制函数、温度分辨率、最小可分辨温差、光电转换。



选配设备参数

计算机(基本配置)。



主要设备参数

  1.黑体标准源:

  工作温度: 0~50℃,传感器: Pt100铂电阻,控温方式: PID,电源电压:220V,温度范围:室温-60℃,分辨率: 0.1℃,发射率: >0.97,升温时间:100℃≤30分钟。

  2.红外热像仪:

  探测器类型:光读出非制冷焦平面,分辨率: 80×60,波长范围: 7.5~14um,视场角: 41°×31°,热灵敏度(NETD): <0.1℃,调焦方式:免调焦,最大帧频: 9Hz,测温范围: -10℃~+150℃,精度: ±2℃或±2%,取较大值,辐射率校正: 0.1至1.0可调,背景温度校正;根据输入环境温度自动校正;工作温度: -10℃~+50℃,存储温度: -20℃~+60℃,湿度:相对湿度≦85%(非冷凝);触摸屏:热图像:可见光图像: MSX多波段动态成像;图库。

  3.电路修复装置:

  发热异常探测与修复,发热异常温度: 30℃~60℃。

  4.发热待测装置:

  驱动电压40V,发热面积: 16cm2,设置温度范围:室温~60℃,最高可达400℃。

  5.滤光器:

  HR@380nm~780nm, AR@7μm~14μm; AR@380nm~780nm, HR@7μm~14μm。

  6.精密光学导轨:

  L×W=600mm×90mm,配套滑块,调节支座、支杆。

  7.实验手册及保修卡。
