皮秒激光能量放大实验

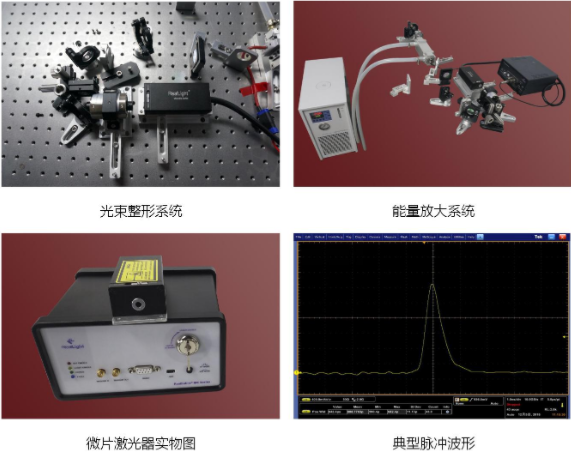

高能量皮秒激光器在工业、医疗、科研领域具有广泛的应用,诸如激光打标、激光清洗、激光美容、激光超声等。 在固体激光器中,较难通过振荡器直接得到高能量皮秒激光输出。目前获得高能量皮秒激光的最有效的方法是主振荡级-能量放大器技术。微片皮秒激光器(种子光)结合灯泵单程或多程放大器是较为常见的方案,具有结构紧凑、性价比高等优势。

在线留言

实验内容:

1. 种子光测量实验;

2. 扩束准直实验;

3. 基于隔离器的能量放大系统的搭建;

4. 基于隔离器的能量放大系统的参数测量;

5. 激光倍频实验。


规格参数:

1.光源组件(种子光)波长1064nm;脉冲宽度550ps;重复频率10Hz;输出能量180μJ;光束模式TEM00;功率稳定性(8小时):±3%;全角发散角(mrad)水平@1/e2: Typ.4垂直@1/e2:Typ.4;偏振特性>100:1;全密封设计,高可靠性;含驱动电源电源输入:100-240VAC50/60Hz;调制输入:TTL0-5VBNC输入; 串口控制;工作温度:15-35℃,储藏温度:0-50℃。

2.隔离器:隔离度>30dB;透过率>90%;通光孔径5mm;外形尺寸中 Φ40*75,

3.电源控制组件: 电源模块:输出功率1kw;最大输出电压550V;放电脉宽可调;触发延时可调;放电频率10Hz; 控制模块:配套液晶触摸屏;可控制脉冲电源的预燃工作电压、频率延时可显示与控制种子源触发与氙灯脉冲放电延时。

4.制冷设备组件;控温范围5~35;控制精度±0.1;制冷量20300W;水箱容积4L;循环泵最大压力0.8bar; 循环最大水流量 15L/min

5.探测器组件:光谱响应范围190-1100nm;光谱响应均匀性2.7%;敏感直径20mm;灵敏度>5mV/mJ;响应时间<5ms

6.放大系统组件:采用闪光氙灯泵浦,一体化设计,配套专用高压输出接口与水冷接口,单灯单棒腔体结构;晶体:Nd:YAG尺寸:7x110;掺杂浓度 1%;配套闪光氙灯:外径7mm,壁厚 1mm

7.光学组件:一级双程镜:0°入射,HR@1064nm,尺寸25.4mm,配套专业碟簧镜架;反射镜:45°入射,HR@1064nm,尺寸25.4mm,配套专业碟簧镜架;偏振片:偏振比3001波片:波长1064nm直径12.7mm,通光孔径>90%,厚度3mm,波前畸变λ/10延迟精度λ/300;配套种子光专用扩束准直系统,满足对应光斑填充率

8激光防护镜组件:防护波段1064&532nm进口吸波纳米材料与PC合成,光密度值较高,衰减率高,吸收式防护,全方位保护各波段的激光和强光光学安全性能完全满足GJB1762-93标准。

9.放大输出:能量>100mJ,光斑呈高斯分布。

10.实验手册及保修卡
