SDS1000A系列数字示波器

品牌:请咨询我们

产地:请咨询我们

产品简介:DS1000A系列是一款普及型双通道数字示波器产品,拥有50MHz、70MHz、100MHz和150MHz带宽机型;高达2Mpts的存储深度,在捕获长信号的同时,保证了精细的波形分辨率;配备7英寸彩色TFT-LCD(800*480)液晶屏

在线留言

    DS1000A系列是一款普及型双通道数字示波器产品,拥有50MHz、70MHz、100MHz和150MHz带宽机型;高达2Mpts的存储深度,在捕获长信号的同时,保证了精细的波形分辨率;配备7英寸彩色TFT-LCD(800*480)液晶屏,帮助您 更好地洞察信号细节;1GSa/s采样率让您轻松考察瞬时信号;简洁的操作界面保证了示波器的易用性;32种参数自动测量和常用的数学运算功能,大大提升了工作效率,轻松应对复杂信号的测量需求。


特性与优点:

        ★实时采样率高达1GSa/s,等效采样率50GSa/s

        ☆存储深度2Mpts

        ★模拟通道带宽: 50MHz、70MHz、100MHz、150MHz

        ☆5种触发类型:边沿、脉宽、视频、斜率、交替

        ★独特的数字滤波和波形记录仪功能

        ★波形录制和 Pass/Fail 检测功能

        ☆标准配置接口:

        USB Host:支持U盘存储以及固件升级;

        USB Device:支持PC远程控制、LAN和Pass/Fail;



人性化设计:

       ◆2组参考波形、20组设置、10组波形内部存储

        ◇内置硬件频率计实时计数显示

        ◆丰富的一键操作:一键存储、一键恢复出厂设置、一键打印和一键单次捕获

        ◇支持 U 盘及本地存储器的文件存储

        ◇弹出式菜单显示模式,用户操作更灵活、自然

        ◆波形亮度、网格亮度可调功能

        ◇人性化设计的圆弧旋钮具有按下归零功能

        ◆嵌入式在线帮助系统和屏保功能



设计特色:

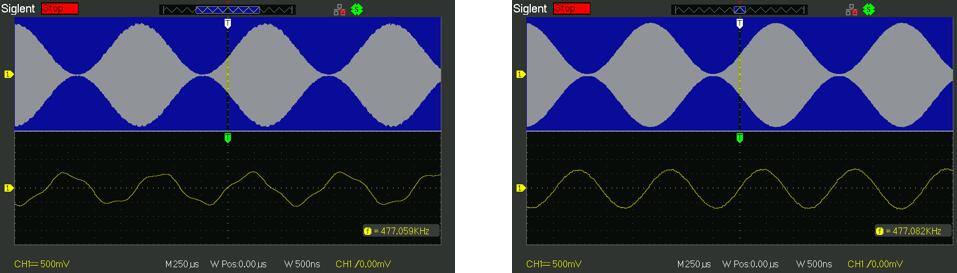

        存储深度达2Mpts


            普通存储模式下 (40Kpts)                                         长存储模式下(2Mpts)

       高达2Mpts的存储深度,用户能够使用更高的采样率捕获更长时间的信号,然后快速放大需要关注的区域,保证了精细的波形分辨率,既能总揽全局,也能细节呈现。

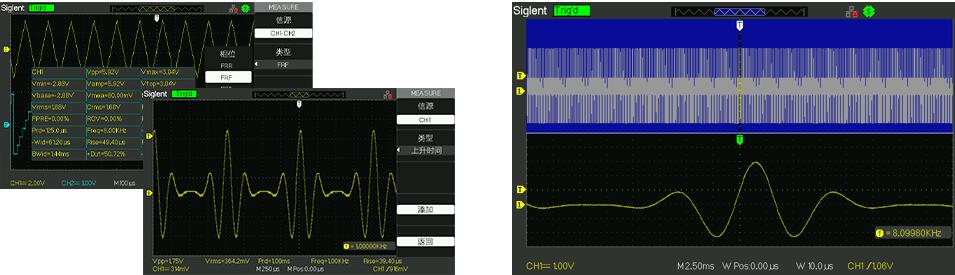

       32种参数自动测量功能,支持5组参数的配置显             一键ZOOM功能



                   图A                                                              图B

图A: SDS1000A系列产品支持电压、时间和延迟测试种类,共计32种参数,用户可根据需求配置5组参数显示,也可全部显示32种参数的测量结果。

图B: 一键式设计的视窗扩展功能可对整体波形的局部做波形扩展显示,极大方便了用户对波形的观察、测量和分析。


       嵌入式在线帮助系统                                  丰富的硬件接口


                  图C                                                                      图D

图C: 提供多种语言的嵌入式帮助系统,让您在很短的时间内熟悉产品的所有

功能按键和设置 。

图D:支持USB Host、USB Device(USBTMC)、LAN(VXI-11)、Pass/Fail接口

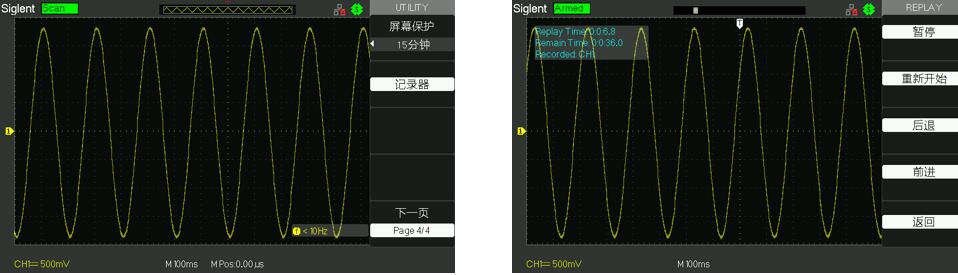

       数字记录仪功能


               图E                                                                     图 F

图E:  数字记录仪功能可实时、无死区的记录波形数据 仪器内置7Mpts的数据存储空间,支持外部U盘等存储器扩展

图F:  支持记录后的波形数据回放功能,适合观测慢速信号的一致性问题

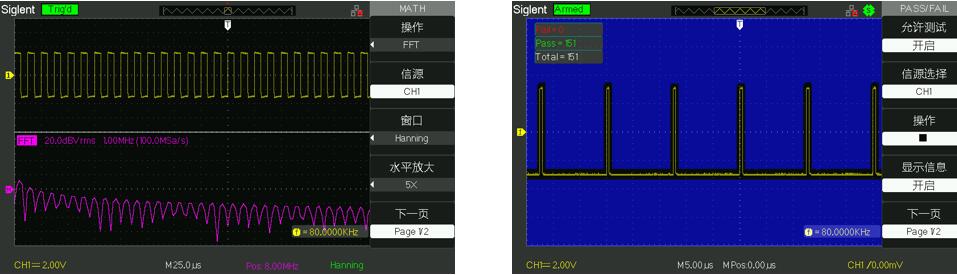

     实用的分析测量功能                                               Pass/Fail测试



                  图G                                                                图H

图G:  SDS1000A系列产品提供5种常用的波形运算:+、-、*、/、FFT,支持通道波形和FFT波形分屏显示,方便用户同时观测

图H: Pass/Fail功能可根据用户自定义的垂直和水平容限,将被测信号与创建的模板信号进行比较,适用于长期监测信号或进行生产线测试



订货信息:



产品名称

SDS1000A系列示波器

SDS1052A    50MHz    2通道  500MSa/sMax.) 32Kpts  7英寸(800*480)彩色显示屏

         SDS1072A    70MHz    2通道   1GSa/sMax.)   2Mpts  7英寸(800*480)彩色显示屏

SDS1102A   100MHz    2通道   1GSa/sMax.)   2Mpts  7英寸(800*480)彩色显示屏

SDS1152A   150MHz    2通道   1GSa/sMax.)   2Mpts  7英寸(800*480)彩色显示屏

标配附件

USB 数据线 -1

快速指南 -1

产品合格证 -1

无源探头 -2

校验证书 -1

电源线 -1

隔离通道模块

ISFE

波形演示版

STB

高压探头

HPB4010

电流探头

CP4020/CP4050/CP4070/CP4070A/CP5030/

CP5030A/CP5150/CP5500

高压差分探头

DPB4080/DPB5150/DPB5150A/DPB5700/DPB5700A



其他信息:

         SDS1000A系列数字示波器具有过硬的质量,是一款普及型双通道数字示波器产品,想了解更多详情的请咨询我们。
