SDS3000X 系列智能示波器

    SDS3000X 系列智能示波器，具备了丰富的测量和数学运算功能、独特的综合归档功能（LabNoteBook）；支持 16 路数字通道；集成 25MHz 函数/任意波形发生器；配备 Windows 操作系统和 10.1 英寸触摸屏，带宽 1GHz，实时采样率 4GSa/s，采用创新的 SPO 技术，支持高刷新、256 级波形辉度等级及色温显示、数字触发和深存储特性；采用单芯片 ADC，具备优异的模拟前端和信号保真度；支持丰富的智能触发、串行协议触发和解码；支持历史模式（History）、顺序模式（Sequence）、波形搜索和分析（WaveScan）、趋势图（Trend）、参数直方图（Histicons）、增强分辨率模式（Eres）。是一款性能先进的智能示波器。

产品特性和特点：

       1.具备优异的模拟前端和信号保真度，底噪低于400μV

        2.模拟通道带宽：500MHz、1GHz

        3.顺序模式（Sequence），根据用户设置的触发条件，以

     1us 的死区时间分段捕获符合条件的事件，并给出

    时间标签

 4.增强分辨率模式（Eres），通过数字滤波的方式降低噪声

     带宽，可等效提高示波器的垂直分辨率，可达 11 bit

 5.趋势图（Trend），以线图的方式表示参数测量结果随采集

    的次序变化的过程，采集的测量结果显示在屏幕的

    左边，测量结果从右往左逐渐移动

 6.内置25MHz 函数/任意波形发生器，125MSa/s 采样率，

    16Kpts 波形长度

 7.16 路数字通道（MSO 功能），500MSa/s 采样率，10Mpts

    存储深度

 8.4 位数字电压表和 5 位硬件频率计功能

   创新的 SPO 技术

9.智能触发（边沿，脉宽，判定合格，逻辑图，TV，窗

    口，间隔，漏失，欠幅， 斜率）

10.波形搜索和分析（WaveScan）功能，支持多种搜索

     条件，并把捕获的 异常信号用 Zoom 功能展现出来，方

     便用户在海量信息中快速搜索出需要关注的波形

设计特色：

       创新的SPO构架

        传统的数字存储示波器中，波形数据处理，显示都在 CPU 中完成，CPU 成为整个数据采集、处理和显示的瓶颈。 基于 SPO 构架的 SDS3000X 系列智能示波器采用了 SIGLENT 自主创新的波形采集、图像处理引擎，利用 FPGA 完成波形的处理和显示，实现了高刷新、 256 级波形辉度等级及色温显示、数字触发和深存储特性。利用这些特性，用户可快速发现偶发的毛刺和异常信号，查找出问题根源。

                        图A                                                                           图B

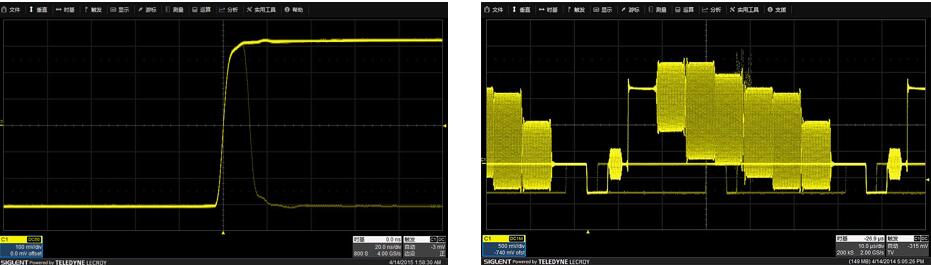

        图A 在实时采样下，SDS3000X 系列支持 250,000 帧/秒的波形捕获率； 在顺序模式（Sequence）下，其波形捕获率可达 1,000,000 帧/秒。超高的波形捕获率使示波器能快速捕获到低概率事件。

        图B 256 级波形辉度等级及色温显示是高波形捕获率和多帧叠加的结果。在单位时间内，当某一像素点出现的波形概率越高，该像素点就越亮，反之越暗。

      丰富的调制工具包，精确定位问题

       SDS3000X 系列智能示波器拥有丰富的调试工具包，可在信号捕获、调试、分析、存档和报告生成等环节提供强大的帮助。

                             图C                                                                                          图D

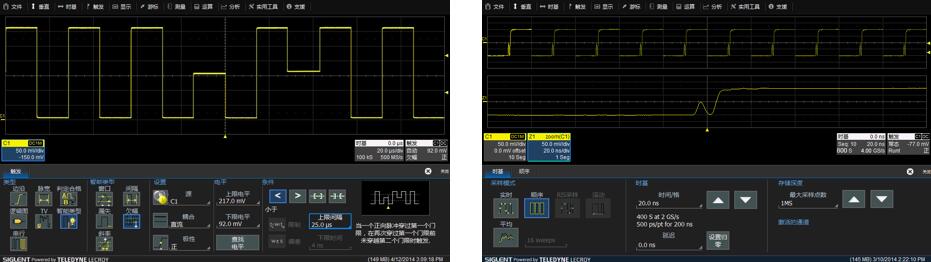

        图C 智能触发（Smart Trigger） SDS3000X 系列配备丰富的触发功能，包括智能触发（窗口、间隔、漏失、 欠幅、斜率）、边沿、脉宽、判定合格、逻辑图、高清视频和串行总线触发（I2C、I2S、SPI、UART/RS232、LIN、      CAN、CAN-FD、FlexRay、MIL 1553、USB 2.0）。

       图D 顺序模式（Sequence）将波形储存空间分成多段，每段空间存储一个触发帧，可以采集 1000 个触发事件，记录并提供每一次的采样时间和死区时间，两帧之间的死区时间为 1us，其等效刷新率。

                        图E                                                                          图F

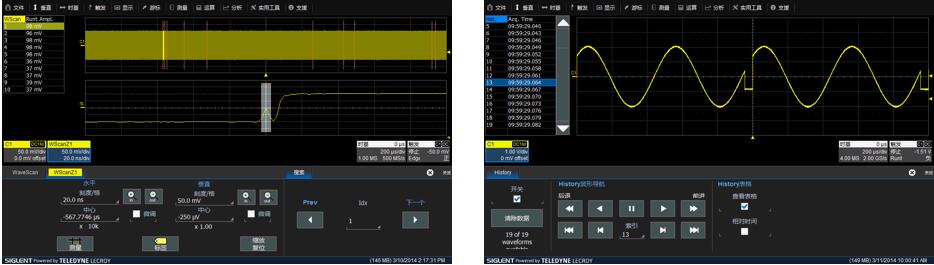

        图E波形搜索和分析（WaveScan） WaveScan 被称为示波器的中 google，能够实时地对采集到的波形进行 测量分析，搜索出感兴趣的信号，可对搜索到的信号进行列表显示、高亮 标识和放大观察，可以静态的“查找”，也可   以动态的“扫描”。动态扫 描时，当查找到感兴趣的信号时，示波器可以产生“停止捕获，发出告警声， 自动保存波形，打印屏幕，产生报告”等各种动作，从而实现“无人值守” 的排查异常信号的作用。

        图F历史模式（History） 对于一闪而过的波形，无需任何设置或进入特定模式，只需要按一下面板上的“History”按键，便可一键进入。通过导航栏可“回放”历史上出现过的波形，并对每个波形给出具体的时间标签（或相对时间）。示波器的历史模式是故障分析的有力工具，可通过查看历史波形快速定位问题。

  极简主义风格，15种一键操作，一触即发

        SDS3000X 系列采用很好的用户界面 MAUI，迷人的简洁，所有菜单层级只有两级，信息一览无余。水平、垂直和触发系统相关的功能控制都可以通过面板的 10.1 英寸高清触摸屏来完成。  对于改变波形的位置、触发位置、查看波   形细节、光标位置、配置测量参数、选择配置信息等，都可以通过简单的触控操作来轻松实现。  为了方便用户操作，SDS3000X 系列把常用的操作都做成了一键式设计，共计 15 种，配合 10.1 英寸高清触摸屏，极大提升了用户   的操作体验。

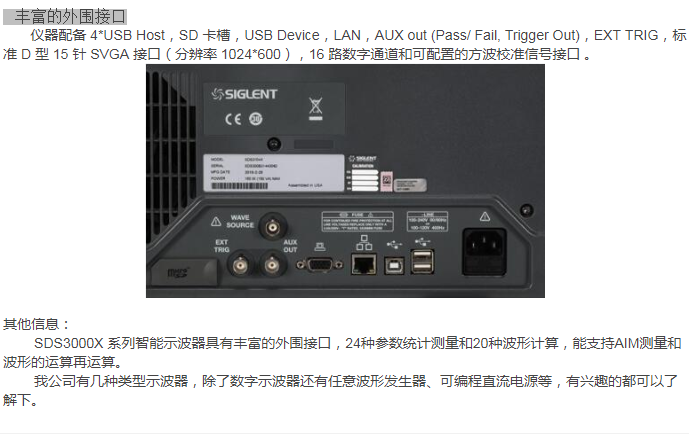

  多仪器集成，保护您的投资权益

        SDS3000X 集成了多种仪器功能，包括 25MHz 的函数/任意波形发生器、串行协议分析仪、16 通道的逻辑分析仪、数字电压表和硬件频率计，用户可根据实际需求来选择不同的配置。

图G 串行协议分析仪             图H 16个数字通道的逻辑分析仪

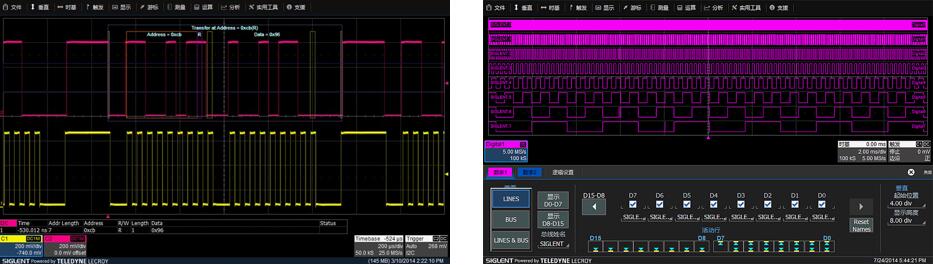

        图G串行协议分析仪支持的串行数据协议包含 I2C、I2S、SPI、UART/ RS232、 LIN、CAN、CAN-FD、FlexRay、MIL1553、USB 2.0。  通过配置串行数据的触发和解码，串行总线数据的解码信息将显示在总线波形旁边，并以不同颜色的方块加以标注，一目了然，其解码信息也可用事件列表的方式展现出来。  显示格式可以自定义为 Binary、HEX 或 ASCII。

       图H支持多种触发功能的 16 通道逻辑分析模块，使得其在分析多通道、复杂的数字信号中得心应手。 逻辑通道支持的触发类型：边沿、脉宽、判定合格、逻辑图、间隔、漏失、I2C、I2S、SPI、UART/RS232、LIN、CAN、CAN-FD 。
