SDS1000X/SDS1000X+ 系 列 超 级 荧 光 示 波 器

品牌:请咨询我们

产地:请咨询我们

产品简介:SDS1000X/SDS1000X+ 系 列 超 级 荧 光 示 波 器, 拥 有50MHz、70MHz、100MHz和200MHz带宽机型,采样率1GSa/s,标配存储深度达 14Mpts,常用功能都采用人性化的一键式设计;采用 SPO 技术,具有优异的信号保真度.

在线留言

SDS1000X/SDS1000X+ 系 列 超 级 荧 光 示 波 器

       SDS1000X/SDS1000X+ 系 列 超 级 荧 光 示 波 器, 拥 有50MHz、70MHz、100MHz和200MHz带宽机型,采样率1GSa/s,标配存储深度达 14Mpts,常用功能都采用人性化的一键式设计;采用 SPO 技术,具有优异的信号保真度:底噪低于业内同类产品,量程只有 500μV /div; 创新的数字触发系统,触发灵敏度高,触发抖动小;波形捕获率高达400,000 帧 / 秒 (Sequence 模式 ),具有 256 级辉度等级及色温显示;支持丰富的智能触发、串行总线触发和解码;支持历史模式(History)、顺序模式(Sequence)和增强分辨率模式(Eres);具备丰富的测量和数学运算功能是一款高性能经济型通用示波器。 SDS1000X+ 机型标配 25MHz 任意波形发生器 , 提供 16路数字通道的选件。



主要特性:

       1.通道带宽:50MHz,70MHz,100MHz,200MHz

        2.多国语言显示及嵌入式在线帮助

        3.支持丰富的 SCPI 远程控制命令

        4.丰 富 的 接 口:USB Host、USB Device(USBTMC)、LAN(VXI-11)、Pass/Fail、Trigger Out

        5.8 英寸 TFT-LCD 显示屏,分辨率 800*480

        6.25MHz DDS 任 意 波 形 发 生 器, 内 置 10 种 波 形(SDS1000X+ 标配)

        7.16 路数字通道,较高采样率 500Msa/s,存储深度14Mpts/CH(SDS1000X+ 选配)

        8.硬件实现的高速 Pass/Fail 功能

        9.波形运算功能(FFT、加、减、乘、除、积分、微分、平方根)

       10.37 种自动测量功能,支持测量统计、Gating 测量、Math测量、History 测量、Ref 测量

       11.历史模式(History),可记录 80,000 帧波形

       12.顺序模式(Sequence),可以将存储深度等分为80,000段,根据用户设置的触发条件,以非常小的死区时间分段捕获符合条件的事件

       13.创新10种一键快捷操作,支持AutoSetup,Default,Cursors,Measure,Roll,History,Persist,Clear Sweeps,Math和Print

       14.优异的本底噪声,电压档位低至 500μV /div

       15.视频触发,支持 hdtv

       16.串行总线触发和解码,支持的协议 IIC、SPI、UART/RS232、CAN、LIN

       17.智能触发 : 边沿(Edge)、斜率(Slope)、脉宽(Pulse width)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)

       18.数字触发系统

       19.实时采样率高达 1GSa/s


设计特色:

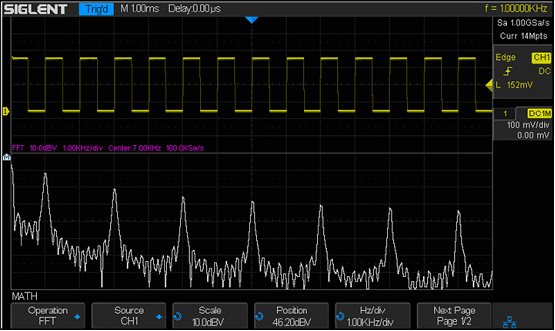

       1.先进的数学运算功能


除传统的(+,-,*,/)运算外,SDS1000X/SDS1000X+ 示波器支持FFT, 微分、积分和平方根运算

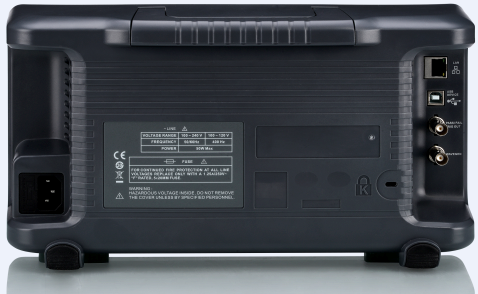

       2.丰富的硬件接口

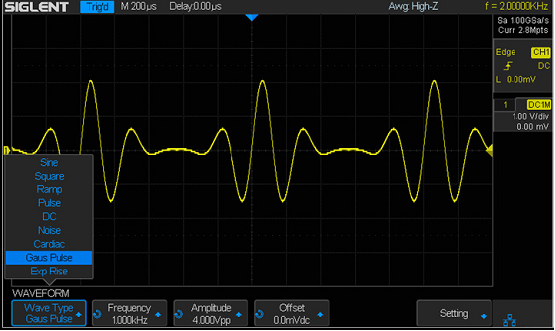

        3.25 MHz 函数 / 任意波形发生器(SDS1000X+ 标配)

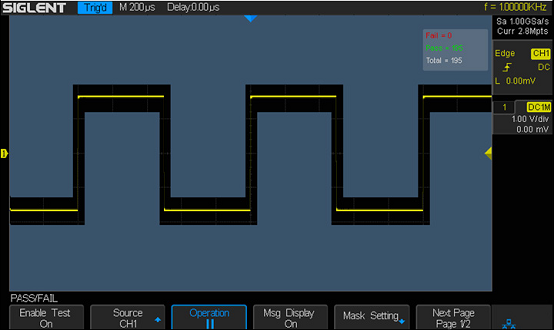

        4.硬件实现的高速 Pass/Fail 测试

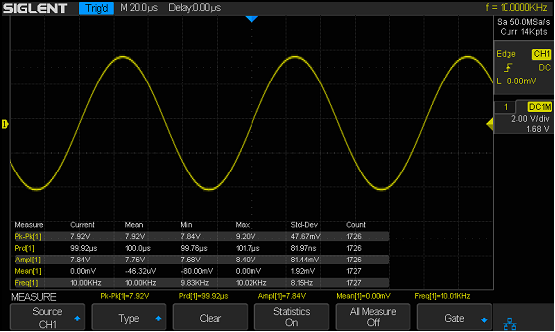

        5.全面的测量统计功能

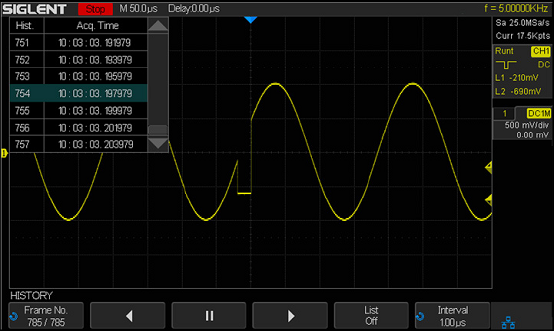

         6.历史模式(History)和顺序式(Sequence)


       回放历史波形观察异常事件,通过光标或测量参数快速定位问题来源,键盘面板上的“History”按键可以快速启动该功能。
顺序模式将波形储存空间分成多段,每段空间存储一个触发帧,可以采集 80000 个触发事件,在 Sequence 周期内限度地降低死区时间(小至 2.5μS),提高对异常事件的捕获概率。Sequence 模式下采集的波形可以通过 History 回放

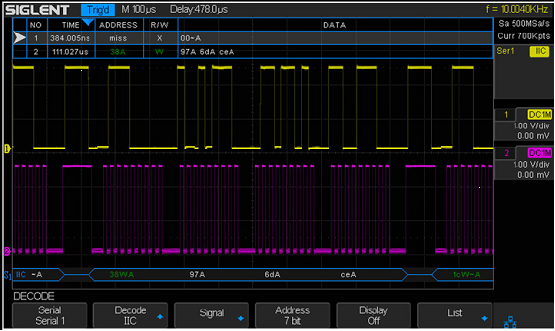

        7.串行总线解码功能(选配)



    通过事件列表显示解码结果 , 能快速、直观地将总线的协议信息以表格形式显示。



       8.16 路数字通道(SDS1000X+ 选配)

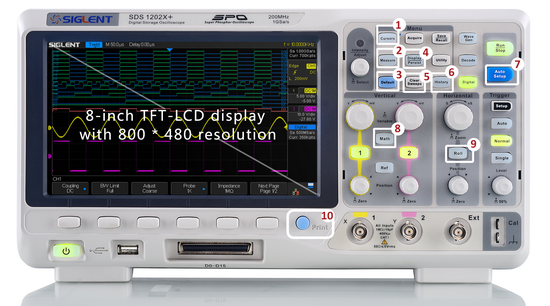

        SDS1000X/SDS1000X+ 配备 8 英寸 TFT-LCD 显示屏,分辨率 800*480



      把用户常用的功能做成了便捷化一键式操作,共计10 种,分别为Auto Setup、Default、Cursors、Measure、Roll、History、Persist、Clear Sweeps 、Math 和 Print

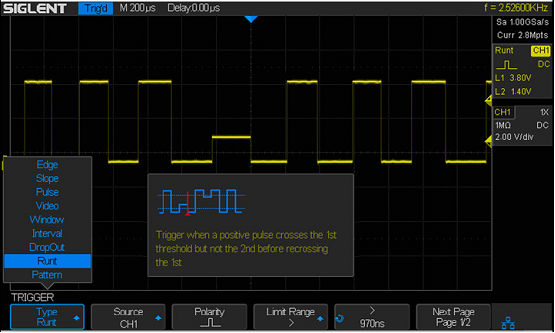

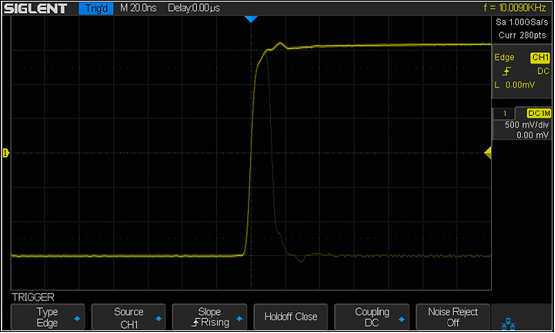

       9.丰富的触发功能


     具有丰富的触发功能 , 包括边沿、斜率、脉宽、视频、窗口、欠幅、间隔、超时、码型、I 2 C、SPI、UART/RS232、LIN、CAN

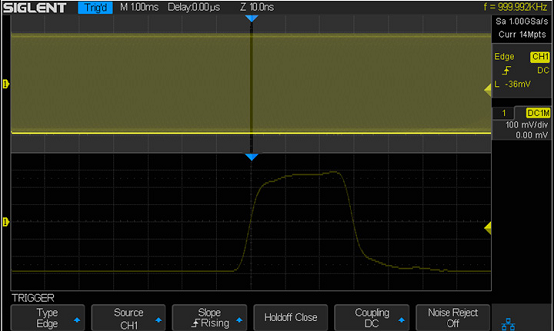

        10.存储深度达 14Mpts


       14Mpts 的深存储,用户能够使用更高的采样率捕获更长时间的信号,然后快速放大需要关注的区域


        11.波形捕获率高达 400,000 帧 / 秒




        高达 400,000 帧 / 秒的波形捕获率(Sequence 模式),使示波器能轻松捕获到异常事件或低概率事件

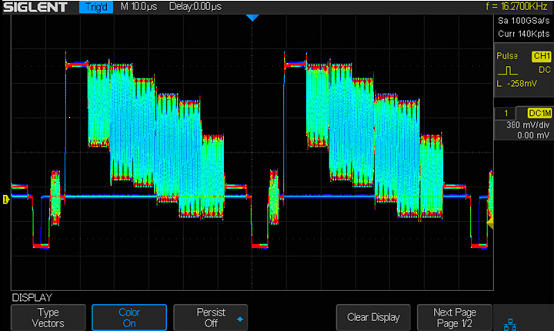

    色温显示,以颜色的冷暖程度表示波形的出现概率,色度值越暖,波形出现概率越高




其他信息:



产品名称

产品描述

SDS1052X

50MHz  2 通道

SDS1072X

70MHz  2 通道

SDS1102X

100MHz  2 通道

SDS1202X

200MHz  2 通道

SDS1072X+

70 MHz  2 通道  内置信号发生器 16 数字通道选件

SDS1102X+

100MHz  2 通道  内置信号发生器 16 数字通道选件

SDS1202X+

200MHz  2 通道  内置信号发生器 16 数字通道选件

标配附件

USB 数据线 -1

快速指南 -1

产品合格证 -1

无源探头 -2

校验证书 -1

电源线 -1

选配附件

I2C,SPI,UART/RS232,CAN,LIN 解码选件

SDS-1000X-DC

16 路数字通道选件

SDS-1000X-LA

16 路逻辑探头选件

SPL1016

隔离通道选件

ISFE

波形演示板

STB

高压探头

HPB4010

电流探头

CP4020/CP4050/CP4070/CP4070A/CP5030/CP5030A/CP5150/CP5500

差分探头

DPB4080/DPB5150/DPB5150A/

DPB5700/DPB5700A
