电介质膜立方体半反射镜

品牌:西格玛光机

产地:日本

产品简介:

电介质膜立方体半反射镜主要材质是BK7,透过光束偏角为<5′,在白光或LED光源的宽波长谱区具有正确的分束特性,而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小,不仅如此,因为它是立方体型半反射镜,垂直入射光束时,射出光的光轴不会有平行移动,此款分光镜产品由于使用多层电介质膜,是可以减少光量的损失,有效的分束光线。

在线留言

   电介质膜立方体半反射镜主要材质是BK7,透过光束偏角为<5′,在白光或LED光源的宽波长谱区具有正确的分束特性,而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小,不仅如此,因为它是立方体型半反射镜,垂直入射光束时,射出光的光轴不会有平行移动,此款分光镜产品由于使用多层电介质膜,是可以减少光量的损失,有效的分束光线。




注意:

      使用激光等的直线偏光时,反射率或透过率随偏光方向变化。如果要调整分束比为1:1时,请45°倾斜偏光方向或使用圆偏光。

       由于材料的折射率和玻璃厚度的影响,透过光或反射光会发生波长分散。而且,在收缩或发散的入射光线中使用后,可能产生色差或球差。

       请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时,反射率或分束比,偏光特性可能会改变。

       入射光的相位差在透过光,反射光中不能保持不变。请利用波长板补偿相位差。


通用指标:

材质

BK7

基材面型精度

λ/4

透过光束偏角

5′

镀膜

斜面 多层电介质膜
侧面4面 防反射膜

入射角度

分束比(反射:透过)

11

入射光的偏光条件

非偏振光
45°方向的直线偏光或圆偏光

激光损伤阈值

0.3J/cm2 (脉冲宽10ns,重复频率20Hz)

表面质量

20-10

有效直径

外形尺寸85%的正方形的内切圆
(ABC≦7mm:外形尺寸80%的正方形的内切圆)

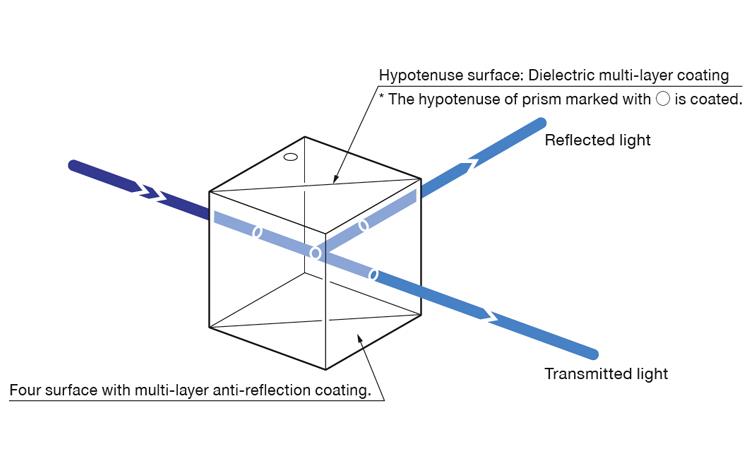

产品功能图:

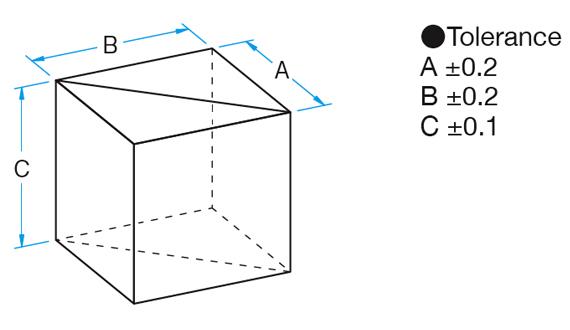

产品外形图:

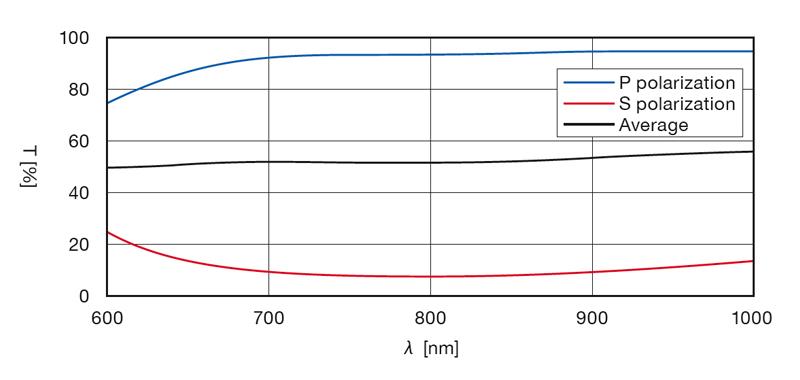

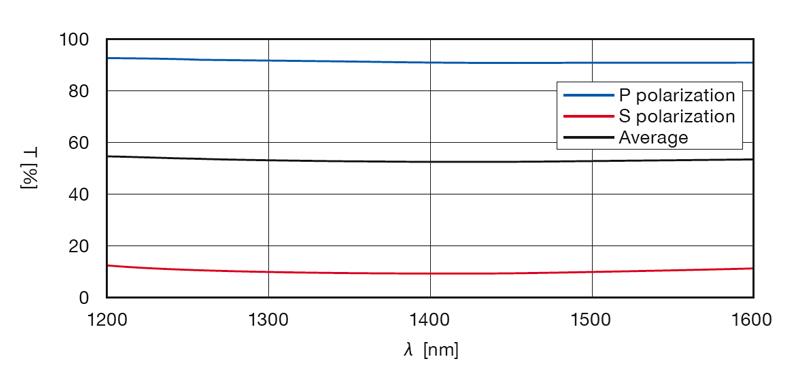

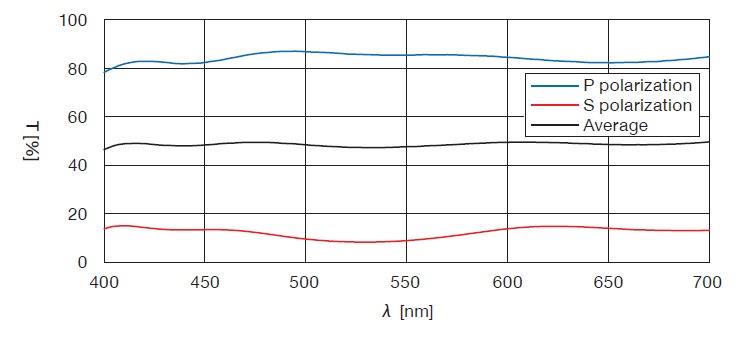

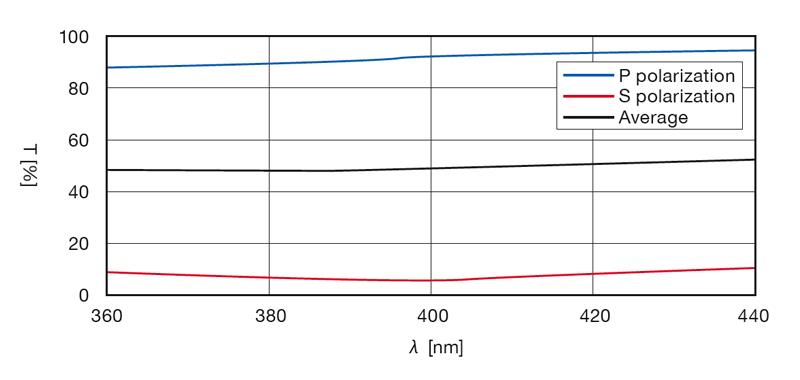

透过率波长特性(参考数据)


CSMH-405



CSMH-550


CSMH-800



CSMH-1400



重要信息:

        把白色光源或LED光源等的非偏振光相等地分束为透过光和反射光的立方体型的半反射镜。

        我司专业代理反射镜、分光镜、滤光片、透镜等光学元件,我司是sigma光机的中国区域一级代理,产品质量可以放心,产品价格也是合理的,有需要的可以咨询。
