铬膜立方体半反射镜

品牌:西格玛光机

产地:日本

产品简介:

铬膜立方体半反射镜由于使用金属膜,在宽波长谱区内透过率的波长依赖性很小,即使波长变化透过率和反射率也几乎不变,而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小,还有它可以用于简单的实验或分光计测等。

在线留言

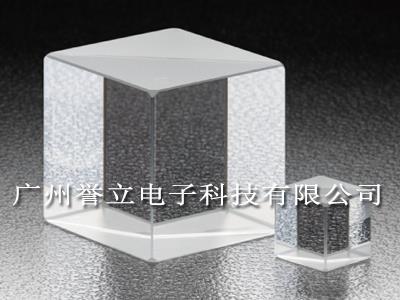

铬膜立方体半反射镜

铬膜立方体半反射镜由于使用金属膜,在宽波长谱区内透过率的波长依赖性很小,即使波长变化透过率和反射率也几乎不变,而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小,还有它可以用于简单的实验或分光计测等。



注意:

       *入射光的相位差在透过光,反射光中不能保持不变。请利用波长板补偿相位差。

       *使用激光等的直线偏光时,反射率或透过率随偏光方向变化。如果要调整分束比为1:1时,请45°倾斜偏光方向或使用圆偏光。

       * 请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时,反射率或分束比,偏光特性可能会改变。

        *铬膜有40%左右的吸收,透过光和反射光只能各自获得入射光量的30%左右。

        *由于材料的折射率和玻璃厚度的影响,透过光或反射光会发生波长分散。而且,在收缩或发散的入射光线中使用后,可能产生色差或球差。


通用指标:

材质

BK7

基材面型精度

λ/4

透过光束偏角

5′

镀膜

斜面 铬膜
侧面4面 防反射膜

入射角度

透过率

平均28±5%(P偏光和S偏光的平均值)

分束比(反射:透过)

11

激光损伤阈值

0.3J/cm2 (脉冲宽10ns,重复频率20Hz)

表面质量

40-20

有效直径

外形尺寸85%的正方形的内切圆


技术指标:

型号

适用波长

A=B=C

CSCH-10-550

400~700nm

10mm

CSCH-15-550

400~700nm

15mm

CSCH-20-550

400700nm

20mm

CSCH-25-550

400700nm

25mm

CSCH-30-550

400700nm

30mm

CSCH-40-550

400700nm

40mm

CSCH-50-550

400700nm

50mm

CSCH-10-800

750850nm

10mm

CSCH-15-800

750850nm

15mm

CSCH-20-800

750850nm

20mm

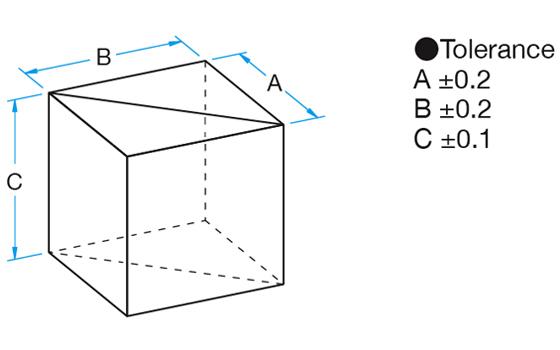

产品外形图:

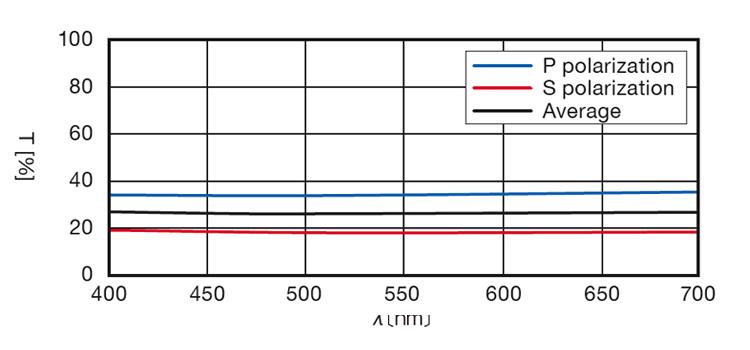

透过率波长特性(参考数据)


其他信息:

        铬膜立方体半反射镜由于是立方体型半反射镜,垂直入射光束时,射出光的光轴不会有平行移动; 备有可见光和红外光用(半导体激光用)的系列产品。

       光学元件是我司的畅销产品之一,除此之外,我司还有很多很好的产品,例如光纤调芯位移台、显微物镜拉曼光谱仪等,有兴趣的可以了解了解。
