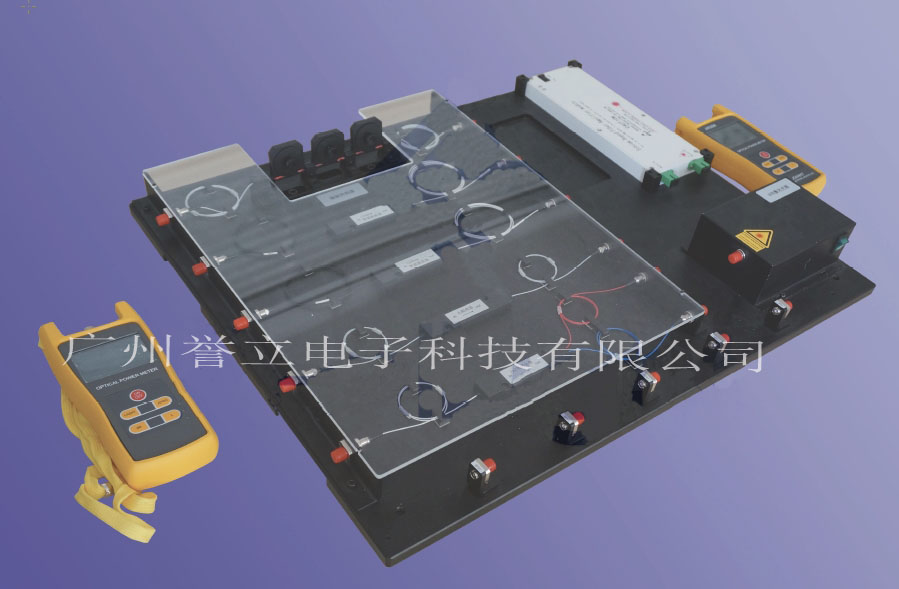

RLE-CB02 光无源器件与光放大器特性测试实验

实验简介

  RealLight®EDFA特性及光无源器件综合测试实验，是专门为测试EDFA的主要特性参数而设计的实验系统，可加深学生对EDFA工作原理、基本结构和功能的理解。
   本实验系统采用开放性设计，结构设计紧凑，所有测试均采用光纤跳线对光学器件进行外部连接的方式进行，摆脱了纯演示、插拔式、黑箱子的方式，具有很好的操作性，并有利于保护贵重器件，为学生学习和掌握EDFA及光无源器件的相关知识提供了理想的实验平台。

实验内容

1、光衰减器测试实验（衰减量）；
2、光耦合器测试实验（插入损耗、附加损耗、分光比、方向性）；
3、光隔离器测试实验（插入损耗、隔离度、回波损耗、偏振相关损耗）；
4、EDFA 输入、输出及ASE 噪声功率的测量；
5、EDFA 增益、噪声系数的计算；
6、EDFA 增益曲线的绘制；
7、EDFA 饱和输出功率的计算。

知识点

掺饵光纤放大器、增益系数、噪声系数、增益曲线、饱和输出功率、光功率单位、光衰减器、光耦合器、光隔离器、偏振控制器。

选配设备参数

计算机（基本配置）。

主要设备参数

1.EDFA：
工作波长：1540-1560nm，输入光功率：-5dBm~+10dBm，最大输出功率：16dBm，接口：SC/APC，光输出功率稳定度：±0.05 dB，反射损耗（输入/ 输出）：≥45 dB，泵浦泄露（输入/ 输出）：≤-30dB，供电电压：AC90-265V&DC-30V~-72V，消耗量：<10W，工作温度：-5℃ ~+55℃。
2.DFB激光光源：
内置DFB 蝶形激光器，中心波长：1550nm±0.3nm，输出功率：10mw，带宽：0.05nm@3dB，边摸抑制比：>35 dB，高稳定连续输出：0.01 dB@8h，工作温度范围：-40℃ ~+70℃，工作电压：220V，单模光纤接口FC/PC。
3.光功率计：
波长范围：800-1700nm，探头类型：InGaAs，功率测量范围：-50~+26dBm，不确定度：±0.25，校准波长：850、980、1300、1310、1490、1550nm，显示分辨率：线性显示0.1%、对数显示0.01dBm，工作温度：-10℃~+60℃，自动关机时间：10min，电池持续工作时间：130h，外形尺寸：152x74x26mm，重量：160g，光纤接口FC。
4.固定衰减器：
衰减量：5dB、10dB、15dB、20dB。
5.光耦合器：
工作波长：1310/1550nm双窗，1x2端口，分光比50:50，接口FC/PC。
6.光隔离器：
工作波长：1550±30nm，双极，隔离度>32dB，偏振相关损耗<0.05dB，接口FC/PC。
7.带通滤波器：
工作波长：1550nm和1545nm。
8.偏振控制器：
三环式，工作波长1550nm，绕线加带光纤，接口FC/PC。
9.实验平台：
测试操作台，底板尺寸580×470×12.7mm。
10.光纤跳线：
FC/PC~FC/PC，FC/APC~FC/PC，SC/APC~FC/PC，1m。
11.实验软件：
包含光损耗计算模块，EDFA增益及噪声系数计算模块，EDFA增益曲线及饱和输出功率计算模块。
12.实验手册及保修卡。
