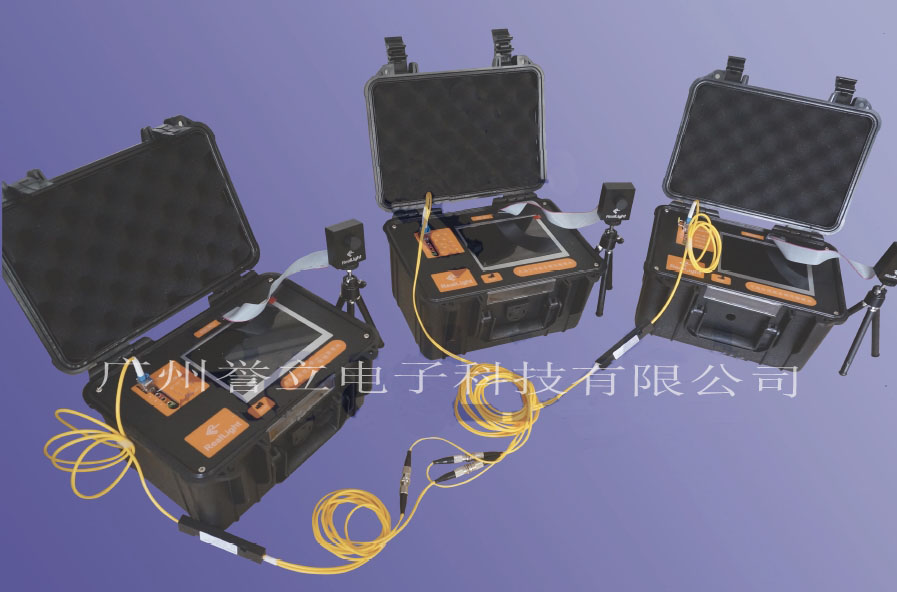

RLE-CB03 光纤视频传输网络实验

实验简介

 视频传输光网络技术是在视频、音频信号在发送方和接收方之间以光信号形态进行传输的技术。视频传输光网络系统主要由光发射模块、光接收模块、光分路器和光纤电缆及其它器件组成。光传输各种信号的工作过程是在光发射模块、光接收模块、光纤三者之间进行的。本实验系统紧扣《光纤通信技术》教学大纲，使学生更好的了解通信系统结构，音频、视频的传输工作原理，光通信网络技术的原理和工作特性。

实验内容

1、光纤无源器件实验；
2、点对点光纤通信实验；
3、音频信号光传输实验；
4、视频信号光传输实验；
5、 OADM 分叉复用光纤视频网络通信实验。

知识点

光纤、光调制器、光解调器、音频信号、视频信号、WDM、OADM、载波频率、中继器、均衡器、数字滤波、全光网络通信。

选配设备参数

主要设备参数

1.波分复用模块：
工作波长1310nm/1550nm，波长精度<1nm，插入损耗<1dB，偏振相关损耗<0.2dB。
2.光插分复用组件：
多波长复用传输，不间断下路上路传输，工作波长1270~1610nm，drop1310nm，add1310nm，插入损耗<0.5dB.
3.光收发模块：
单模单纤，1.25G，20km，1310nm，LC接口；
单模单纤，1.25G，20km，1550nm，LC接口；
单模双纤，1.25G，20km，LC接口；
单模双纤，1.25G，40km，LC接口；
4.光分路器：
三窗，0.5m，LC/UPC，ABS。
5.通信波长转换器：
兼容两个光模块，转换波长范围：1270~1610nm，转换方式：OEO；
6.光开关：
适用波长1550nm，1*2光开关，可切换不同通道，用于自愈网络搭建
7.图像采集模块：
手动变焦，640×480，有效像素最高30帧/s，支持RGB，YUV，YCbCr输出格式。
8.信号显示模块：
监视器，含音频输入与输出模块；电路功能：数码管显示，按键控制，串口通信，音频信号采集、调制、解调，视频信号采集、调制、解调。
9.8MSDRAM;166MHz读写速度；4M快速Flash；9针RS232串口；1602型LCD接口；
10.信号收发终端：
带液晶显示和信号采集发射功能，解调和发射信号，通信终端。
11.光纤盘：
长度1Km，纤芯直径9μm，包层直径125μm。
12.实验手册及保修卡。
